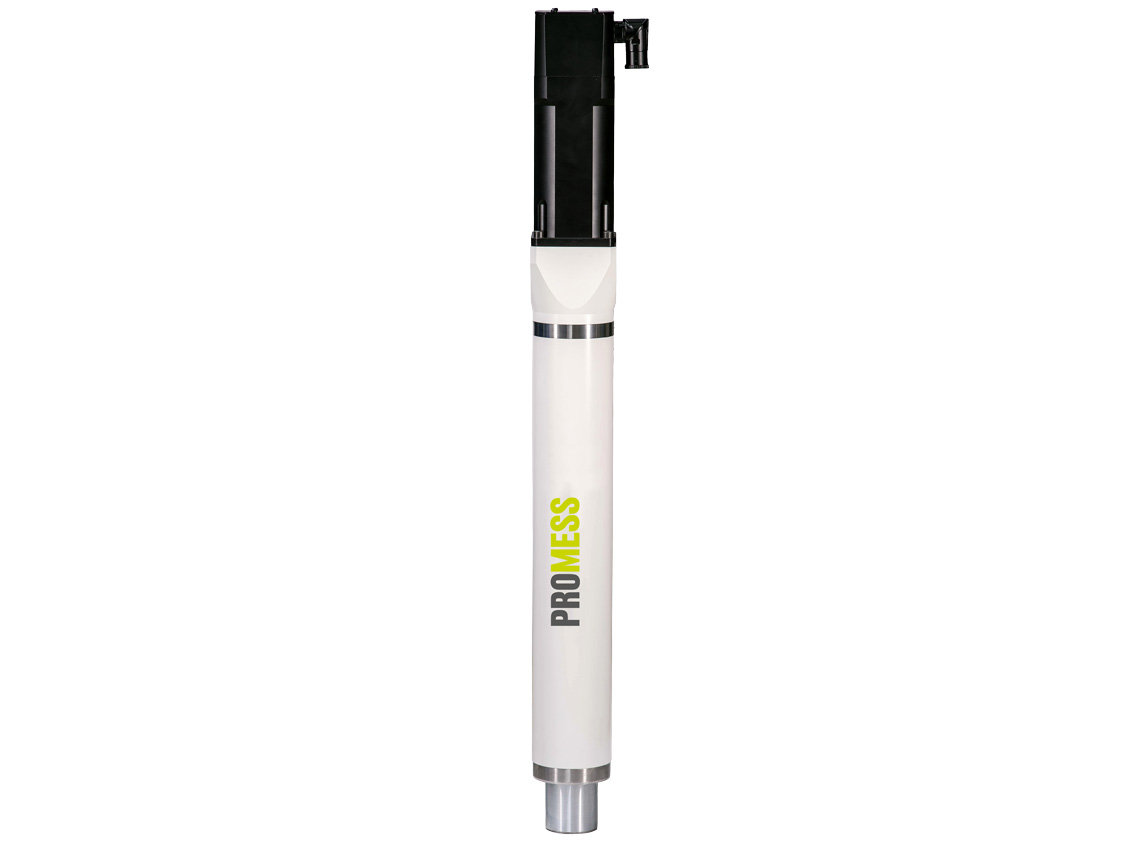

Servopresse UFM Line5 : processus de montage exigeant flexibilité

Les servopresses de la gamme Line5 sont particulièrement adaptées aux processus de montage exigeant flexibilité et contrôle Force/Position. Leur conception optimisée et compact en font l’outil idéal pour l’assemblage de pièces de taille moyenne. Le capteur de force à jauges de contraintes intégré dans le coulisseau offre une mesure de force robuste et fiable. La gamme de servopresse Line5 est établie dans l’industrie médicale, électrotechnique et automobile.

Vos atouts

Conception et investissement optimisés

Détection et élimination immédiate des défauts d’assemblage avec le contrôle ontrôle intégré Force/Position
Maîtrise et traçabilité des processus d’assemblage grâce à la base de données intégrée
Réduction des coûts de production avec un moyen de production flexible et polyvalent

Partout où la flexibilité, la traçabilité et la maîtrise des processus sont les mots d’ordre du succès.

Votre contact

Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

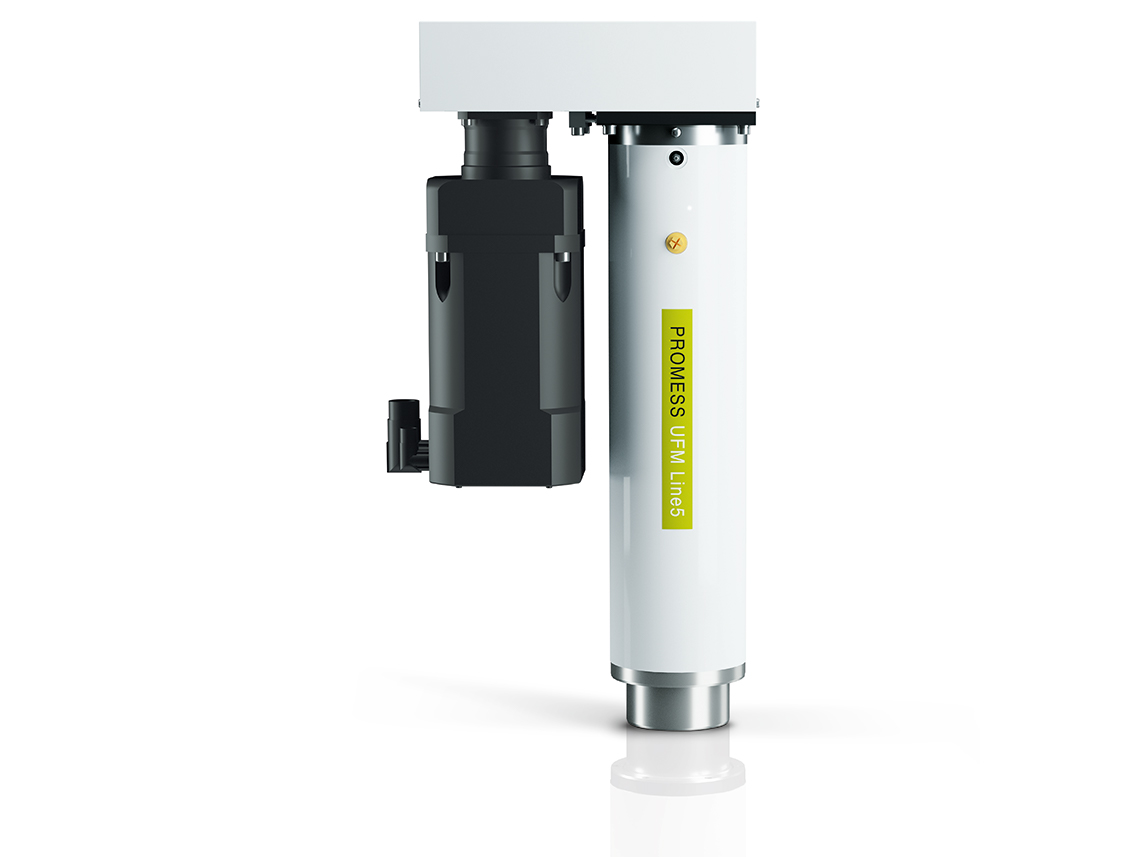

Servopresses UFM Line5 avec moteur parallèle

La conception parallèle convient aux endroits où l'espace est limité. Le moteur monté en parallèle permet un gain de place décisif en hauteur.

Données techniques

Force	Course	Vitesse
10 kN	200 mm	300 mm/s
10 kN	350 mm	300 mm/s
30 kN	350 mm	250 mm/s
60 kN	350 mm	250 mm/s
100 kN	350 mm	200 mm/s
200 kN	350 mm	100 mm/s

Architecture du système

Contrôle Force/Position intégré pour la maîtrise de vos processus de montage
Technologie de mesure digitale pour des mesures fiables et précises
Base de données pour la documentation et le suivi qualité de vos produits

Architecture du système

Applications & processus

Logiciel

Le logiciel UFM V5 effectue le pilotage de l’entraînement de la servopresse, l’acquisition et l’interprétation des signaux de commande. Les signaux Force et Position sont configurés par défaut. Deux signaux de pente numérique, une entrée de calcul ainsi que quatre autres signaux supplémentaires sont librement configurables. Le plugin UFMR Database – livré de base avec chaque servopresse - enregistre à chaque cycle les données de processus

Logiciel UFM V5

Accessoires

Module d’extension PDM-IO pour E/S digitales

Le module PDM-IO est conçu principalement pour la gestion de la servopresse par signaux physiques discrets.

Capteurs de force externes pour servopresses

Capteurs de force externes pour une mesure de force très précise au plus prè de votre application.

Palpeurs externes pour servopresses

Les palpeurs externes sont indispensables pour effectuer des prises de référence externe ou un chassage différentiel.

Bus de terrain

profiBUS, profiNET, etherCAT et etherNET IP

Platine électrique PSD

La platine électrique PSD peut être commandée en option avec chaque servopresse.

Module d'extension E/S analogiques et digitales

Avec la carte d’extension enfichable SI-IO vous pouvez utiliser librement des E/S analogiques et digitales supplémentaires directement dans le logiciel UFM V5.

Module d’extension pour mesure de position externe

La carte d’extension enfichable SI-Universal Encoder est utilisée pour l’acquisition d’un signal de référence externe.

Boîtier d’acquisition PDM-A pour signaux analogiques

Le boîtier PDM-A permet d'intégrer jusqu’à quatre signaux analogiques au plus près de l’application.

PC industriel

Nos PC industriels répondent aux exigences des environnements de travail industriel.

Voir les accessoires

FAQ

Quelles sont les différences entre les gammes Precision5, Line5 et Classic ?

La gamme Precision5 est optimimsée pour des processus d'assemblage de la microtechnique. La gamme Line5 offre une conception optimisée et des délais de livraisons avantageux. La gamme Classic offre un large choix en temres de forces et de courses. Ces servopresses sont cependant similaires à la gamme Line5 en ce qui concerne leur conception et leur précision.

Precision5

Line5

Classic

Quels sont les délais de livraison standards ?

Pour les modèles que nous avons en stock, il faut compter entre 4 et 6 semaines ouvrables (approvisionnement des accessoires). Selon les disponibilités de la production et moyennant un surcoût, nous offrons également des livraisons express.

Pour la gamme Line5 les délais de livraison sont de 8 à 10 semaines ouvrables.
Pour tous les autres modèles, les délais standards sont de 16 semaines ouvrables dès commande.

Quelles sont les fonctions de sécurité disponibles ?

Sur tous les modèles de presse STO en Ple (bi-canal). Pour certains modèles, les fonctions SLS, SS1 et SS2 sont disponibles en PLd.

Peut-on utiliser la servopresse sans PC de commande ?

Oui, la servopresse fonctionne de manière indépendante sans PC de commande. Les courbes de chassage ne peuvent cependant pas être enregistrées. Toutes les autres données sont disponibles sur le BUS de terrain, incl. le choix des programmes.
