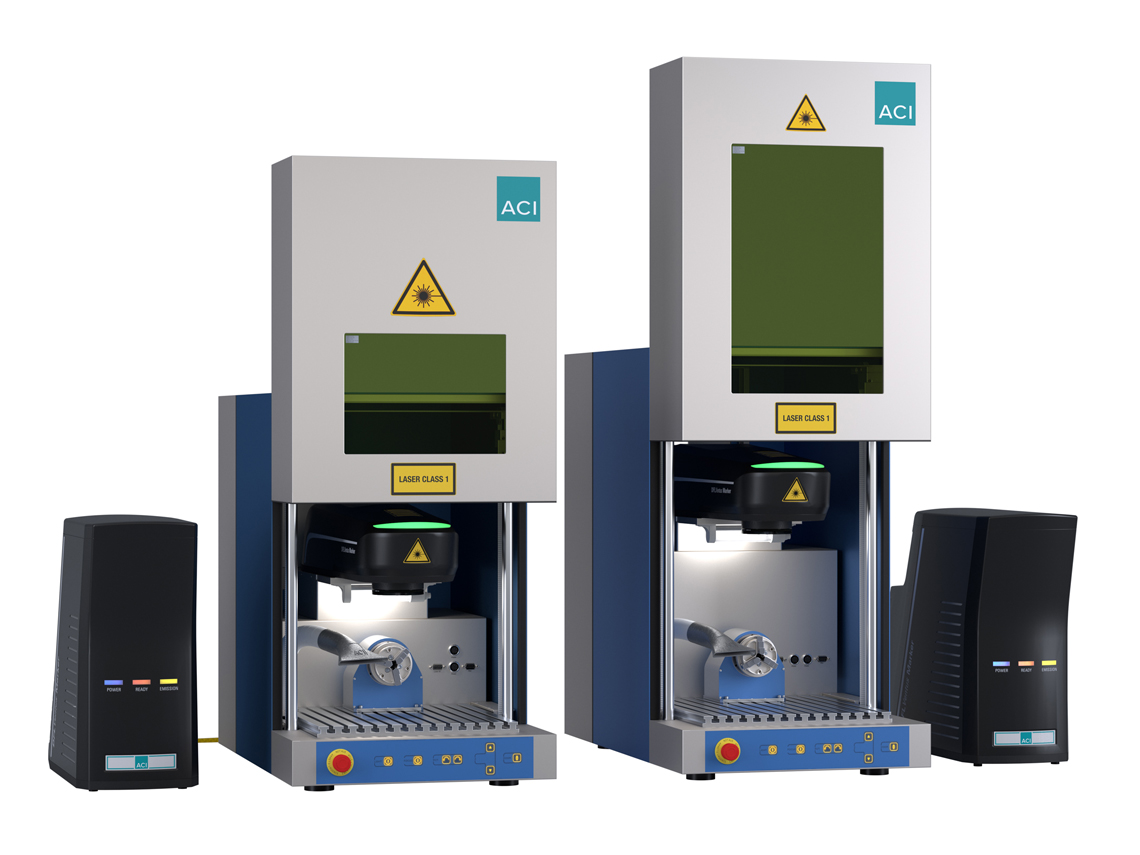

WorkstationCLASSIC für kleinere Bauteile

Die WorkstationCLASSIC ist ein kompaktes Schutzgehäuse für die Bearbeitung kleinerer Bauteile. Sie eignet sich für die Einzelteilfertigung bis hin zur Beschriftung grosser Losgrössen. Der Arbeitsraum ist sehr leicht zugänglich und mit einer T-Nutenplatte bestückt. Diese bietet eine Aufspannfläche von 340 mm x 360 mm und kann mit Teilen bis zu einem Gewicht von 25 kg beladen werden. Die integrierte elektrische Z-Achse verfügt über einen Hub von 150 mm* und bietet somit ideale Voraussetzungen für die Bearbeitung verschiedener Werkstücke von bis zu 150 mm Höhe. Zur schnellen Einrichtung steht dem Bediener dabei ein Fokusfinder zur Verfügung. Bei wiederkehrenden Beschriftungsaufgaben können Beschriftungsinhalte und alle Positionsparameter automatisch geladen werden.

Ihre Vorteile

  • Steigerung der Produktivität
    durch die automatische Türöffnung und Türschliessung
  • Sicherheit
    durch die Ausführung nach Laserschutzklasse 1
  • Kurze Umrüstzeiten
    durch die integrierte elektrisches Z-Achse

Ihr Ansprechpartner

Mike Machule
Geschäftsführung

Mike Machule

Produktmanager

Zuständigkeits-Bereiche:
BESCHRIFTUNGS-LASER, NADELPRÄGER & RITZMARKIERER

Zu beschriftende Materialien

Je nach verwendeter Laserquelle können Metalle, Kunststoffe, Keramiken, Folien sowie Glas und organischen Materialien laserbeschriftet werden.

 FaserlaserYAG LaserUV LaserGrüner LaserCo2 Laser

Metall
Lasergravur
Schichtabtrag
Anlassbeschriftung


sehr gut
sehr gut
sehr gut


gut - sehr gut
sehr gut
gut - sehr gut

ungeeignet
gut
gut

ungeeignet
gut
gut

ungeeignet
ungeeignet
ungeeignet
Kunststoff
Karbonisierung*
Aufschäumen*
Materialabtrag

gut
sehr gut
ungeeignet

sehr gut
sehr gut
ungeeeignet

sehr gut
sehr gut
ungeeignet

sehr gut
sehr gut
ungeeignet

ungeeignet
ungeeignet
sehr gut
Keramikgutgut*gutgut gut
Beschichtungen und Lackesehr gutsehr gutgutgut
Glasungeeignetungeeignetsehr gutungeeignetgut
Holzungeeignetungeeignetgutungeeignetsehr gut
Lederungeeignetungeeignetgutungeeignetsehr gut
Etiketten & Laserfolien
Abtrag
Farbumschlag

sehr gut
gut

sehr gut
sehr gut

gut
gut

gut
gut

sehr gut
gut

*nur DPL Marker Business

Laseranwendungen

Technische Daten

Beschriftungsfläche    110x110 mm
Aufspannfläche340x360 mm
Max. Werkstückhöhe150 mm
Aussenmasse760x540x625 mm
Elektrische Z-AchseHub 100
Elektrische X-AchseNein
Elektrische Y-AchseNein
Automatische TürJa
DrehachseJa (Option)
Integrierte KameraJa (Option)

Sicherheitsnorm

Die WorkstationCLASSIC ist eine Systemlösung nach Laserschutzklasse 1 und benötigt darüber hinaus keine weiteren Sicherheitseinrichtungen. Sie ist somit selbst für kleine Unternehmen eine attraktive Alternative zu herkömmlichen Beschriftungstechnologien.

Software

Die für den Betrieb notwendige Beschriftungssoftware MagicMarkV3 ist im Lieferumfang inbegriffen. Diese ermöglicht die Beschriftung von Texten, Grafiken, Codes wie DataMatrix- oder auch Barcodes, Seriennummern, Logos, ansatzfreie Umfangsbeschriftungen an rotationssymmetrischen Werkstücken und echte Graustufenbilder auf Kunststoffen. Eine intelligente Rechteverwaltung unterstützt die Einrichtung verschiedener Bedienergruppen. So kann das System auf die jeweiligen Nutzeranforderungen zugeschnitten werden. Auch ein halbautomatischer Betrieb mit einem selbstständigen Datenaustausch zu verschieden Datenquellen ist problemlos möglich. Über PlugIn’s können weitere Funktionen hinzugefügt werden, wie z.B. der GS1 Code oder die Konturfüllung.

Software Magic Mark

Zubehör und Optionen

Lasersystem

Die WorkstationCLASSIC ist mit allen Laserquellen von ACI kombinierbar.
