Integrierbarer Nadelpräger e10R i-143

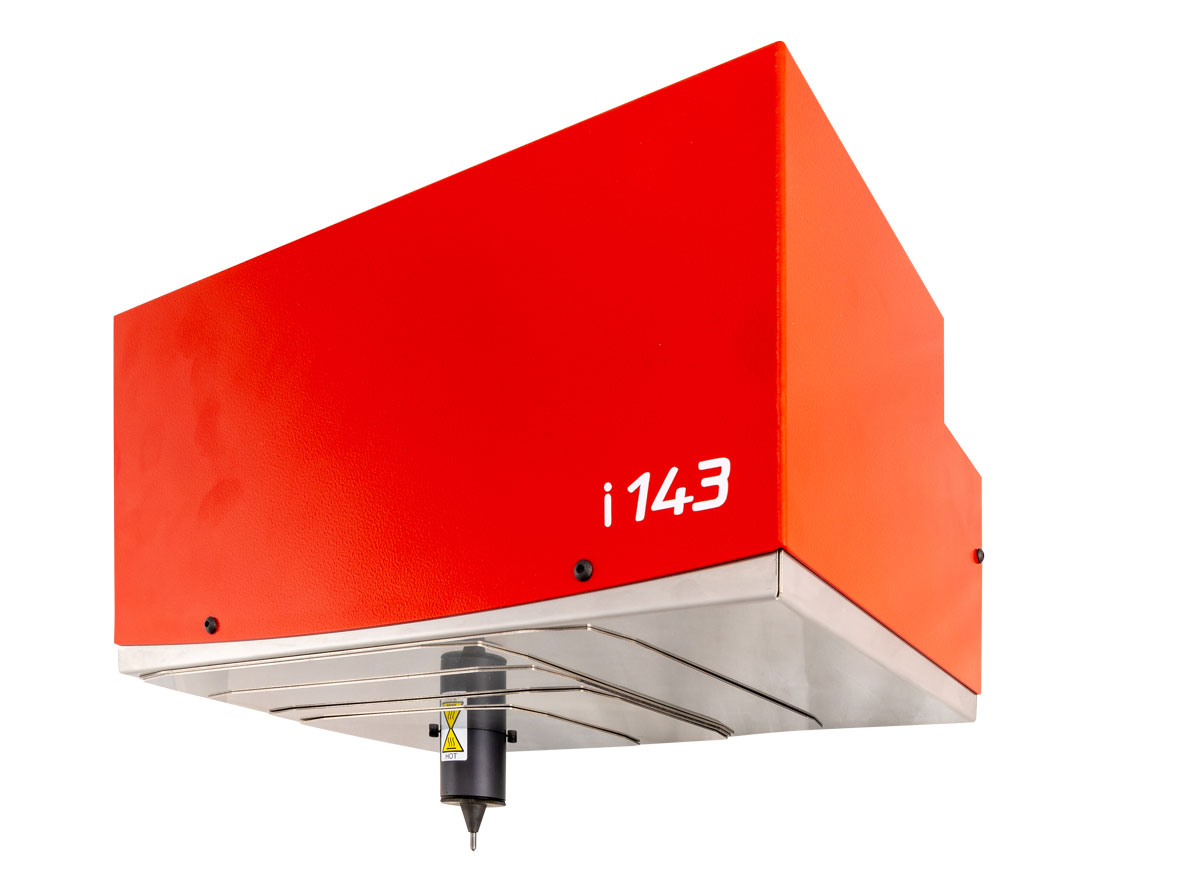

Integrierbarer Nadelpräger e10R i-14Das Markiersystem e10R i143 ist eigens dafür entwickelt eine möglichst grosse Markierfläche auf engstem Raum zu beschriften. Es ist einfach zu bedienen und eignet sich zur Markierung von Werkstücken mit unterschiedlichen Bauformen, Oberflächenbeschaffenheiten und Materialien. Ein Metallgehäuse und bewegliche Metallplatten rund um die Nadelbaugruppe bewahren die Elektronik vor äußeren Einflüssen und ermöglichen den Einsatz im industriellen Umfeld.

Ihre Vorteile

  • Sehr grosses Markierfenster: 150 x 100 mm
  • Oberfläche aus rostfreiem Stahl
  • Versenkter Stecker für mehr Sicherheit

Das Markiersystem benötigt nur wenig Wartung und besitzt schnell wechselbare Verschleissteile. Die hohe Qualität und Führungs-Genauigkeit des Systems, die große Toleranz des Abstandes zwischen Nadel und Werkstück und die hohe Markier-Geschwindigkeit, machen das i143 Markiersystem zu einer Lösung für höchste Ansprüche. Einfache Programmierbarkeit und ein entfernbares Kabel machen das System jederzeit flexibel einsetzbar.

Ihre Ansprechpartner

Jérôme Benoit
Produktmanagement

Jérôme Benoit

Produktmanager

Zuständigkeits-Bereiche:
BESCHRIFTUNGS-LASER, NADELPRÄGER & RITZMARKIERER

+41 78 225 18 44 benoit@axnum.ch

Technische Daten

Markierfenster150 x 100 mm
Abmessung L x T x H349 x 292 x 268 mm
Gewicht12 kg
Robotic Kabel5m, 10 m (15m*)
WerkstückerkennungNein
Kamera Lesefeld-

*Option

A Konfiguration (e10 i143-A)

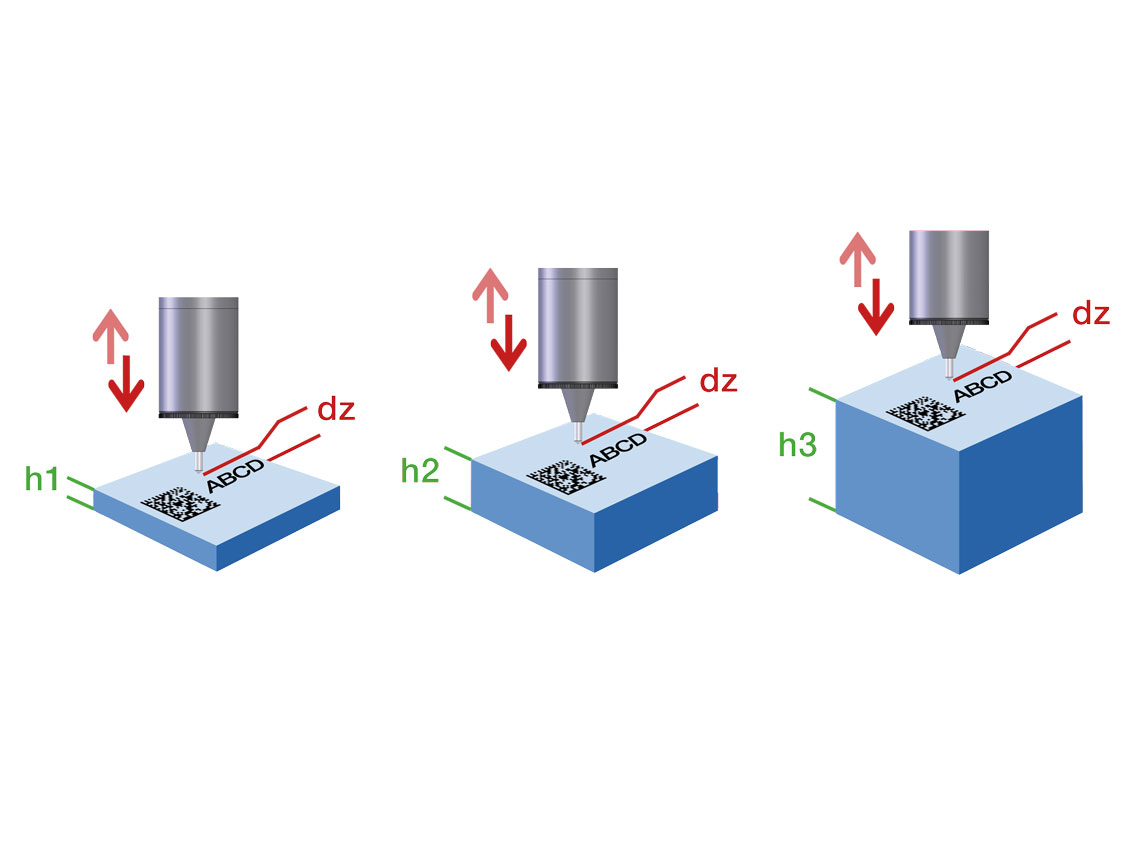

Autosensingoption

Der Autosensing-Sensor ist mit der ebenfalls optional erhältlichen automatisch gesteuerten Z-Achse kombiniert und stellt einen immer gleichen Abstand zwischen Nadel und Werkstück sicher. Das System ermittelt selbstständig den korrekten Abstand zum Werkstück bei wechselnden Werkstückhöhen.

Autosensingoption

Applikationen & Anwendungen

Das Markiersystem i143 gewährt schnelle Nadelmarkierung auf allen Materialarten. Der elektromagnetische Antrieb benötigt keine zusätzliche Pneumatik zur Beschriftung der Werkstücke. Werkstücke von unterschiedlicher Form und Beschaffenheit (flach, konkav, konvex, rund, unbehandelt, behandelt...) können beschriftet werden.

Zu beschriftende Materialien

Mit der i143 können problemlos Kunststoffe und Stähle bis zu einer Härte von 62 HRC markiert werden.
Alle Materialien

Controller e10R

In Verbindung mit dem Controller e10R, der für den Einbau in Schaltschränke ausgelegt wurde, ist dieses Nadelmarkiersystem für alle automatisierten Kennzeichnungsaufgaben auf kleinem Raum optimal geeignet. Natürlich ist die Kombination mit dem Controller e10 in Tischgerät-Bauform wahlweise ebenfalls möglich.

Controller e10

Software

PC-Software SICTOOL e10 Line für die direkte Steuerung des Markierkopfs

  • Bearbeitung von Markierdaten
  • Input/Output Management
  • Verlaufsfunktion
  • DataMatrix ECC200 und UID

Software e10


Zubehör und Optionen

Alle Zubehör und Optionen
