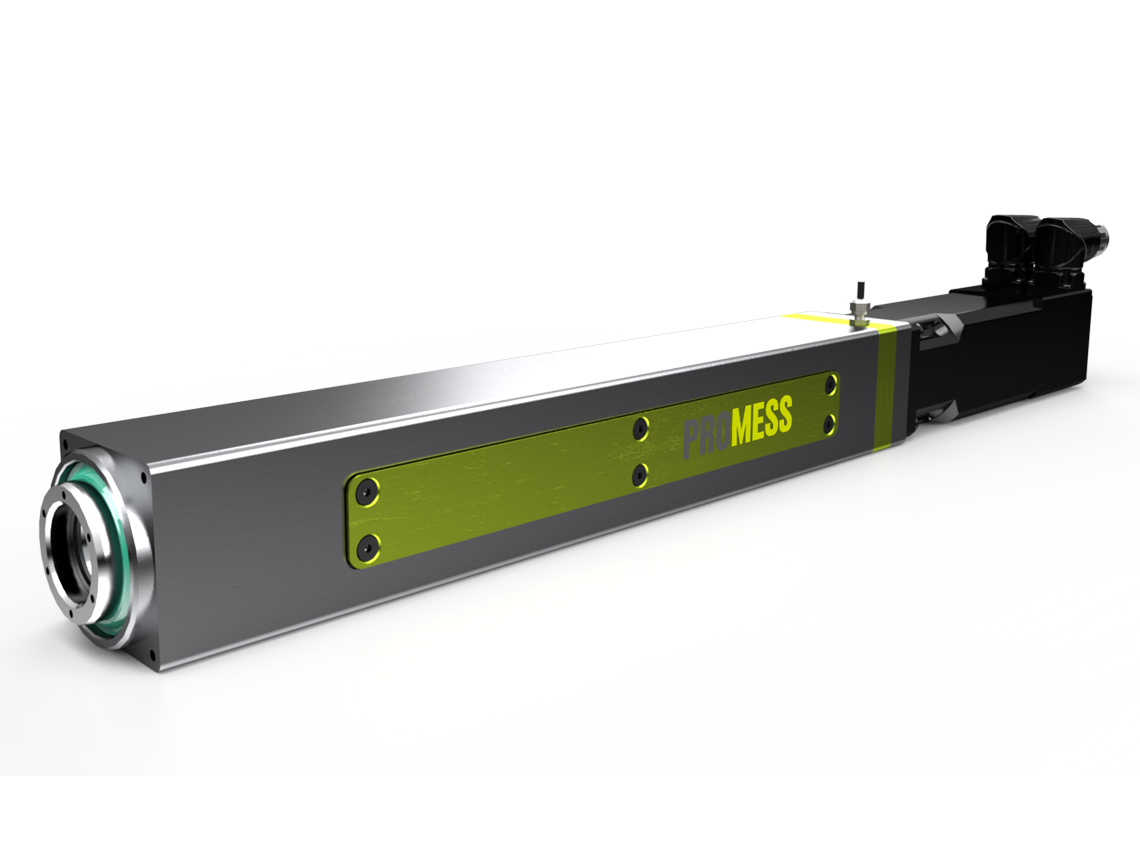

Servopresse UFM Line5S: Montage auf kleinstem Raum

Die Servopressen der Line5S-Baureihe zeichnen sich durch eine optimierte Konstruktion aus. Sie sind ideal für Montagevorgänge, die auf begrenztem Raum durchgeführt werden müssen. Das Gewicht und die Abmessungen des Moduls sind auf das notwendige Minimum reduziert.

Ihre Vorteile

Kraft/Weg-Überwachung auf engem Raum

  • Einfache Integration dank reduziertem Gewicht und Abmessungen
  • Aufeinanderfolgender Zusammenbau mit minimalem Achsabstand und Platzbedarf
  • Flexibles und effizientes Produktionswerkzeug
  • Spitzentechnologie mit geringer Investition

Ihr Ansprechpartner

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

Technische Daten

KraftHubGeschwindigkeit
1 kN200 mm200 mm/s
3 kN200 mm200 mm/s

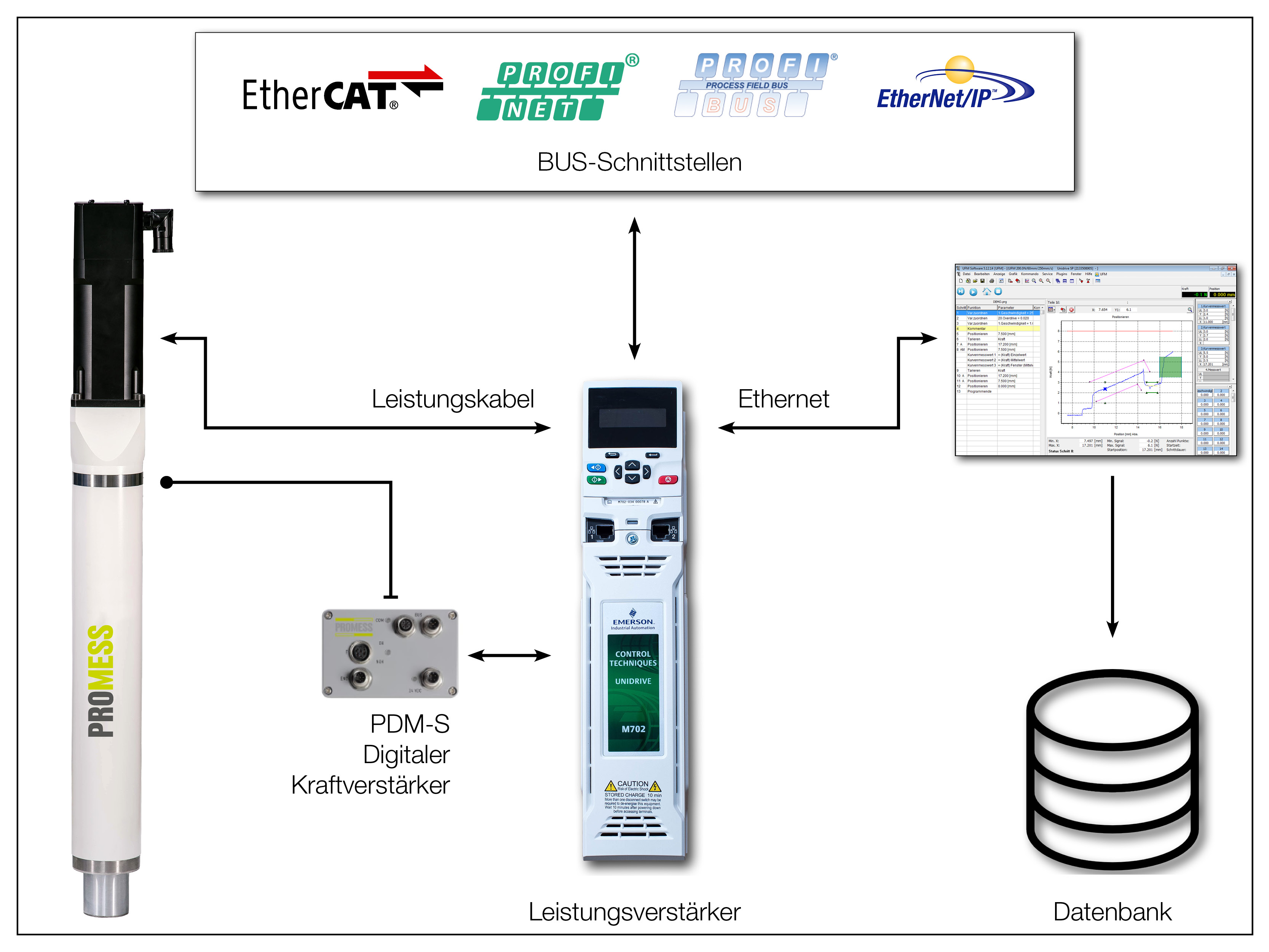

Systemaufbau

  • Integrierte Kraft/Weg-Überwachung für die Qualitätssicherung Ihrer Montageprozesse
  • Digitale Messtechnik für zuverlässige und genaue Messungen
  • Datenbank für die Dokumentation und Rückverfolgbarkeit Ihrer Produkte

Systemaufbau

Anwendungen & Prozesse

Alle Anwendungen

Software

Die UFM V5-Software steuert den Antrieb der Servopresse und erfasst und interpretiert die Steuersignale. Die Signale Kraft und Position sind standardmässig konfiguriert. Zwei numerische Steigungssignale, ein Berechnungseingang und vier zusätzliche Signale sind frei konfigurierbar. Das UFMR-Database Plugin, das standardmässig mit jeder Servopresse geliefert wird, zeichnet bei jedem Zyklus Prozessdaten auf.

UFM V5-Software

Zubehör

Alle Zubehör Produkte

FAQ

Was ist der Unterschied zwischen den Baureihen Präzision5, Line5 und Klassik?

Die Präzision5-Baureihe ist vor allem für präzise und Kleinteilmontage geeignet. Die Line5-Baureihe bietet optimierte Bauweise und kurze Lieferzeiten. Die Klassik-Baureihe bietet ein breites Spektrum an Kräften und Hüben ist aber was Aufbau und Genauigkeit anbelangt vergleichbar mit der Line5-Baureihe.

Präzision5

Line5

Klassik

Was sind die Standardlieferzeiten?

Für die Modelle die wir am Lager haben ist mit 4 bis 6 Arbeitswochen zu rechnen (Beschaffung des Zubehörs). Wir bieten auch Express-Lieferung gegen Aufpreis je nach Belastung der Produktionsabteilung an.

  • Für die Line5-Baureihe sind die Standard Lieferzeiten bei 8 bis 10 Arbeitswochen ab Bestellung.
  • Für alle andere Modelle sind die Standard Lieferzeiten ca. 16 Arbeitswochen ab Bestellung.

Welche Sicherheitsfunktionen gibt es?

Standardmässig und auf alle Modelle STO in PLe (zweikanalig). Für gewisse Modelle ist eine Erweiterung möglich auf SLS, SS1 und SS2 in PLd.

Kann man die Servopresse ohne PC benutzen?

Ja, die Servopresse kann ohne PC unabhängig funktionieren. Die Einpresskurven können nur nicht gespeichert werden. Ansonsten sind alle Daten über die FeldBUS-Schnittstelle zur Verfügung, inkl. Programmauswahl.
