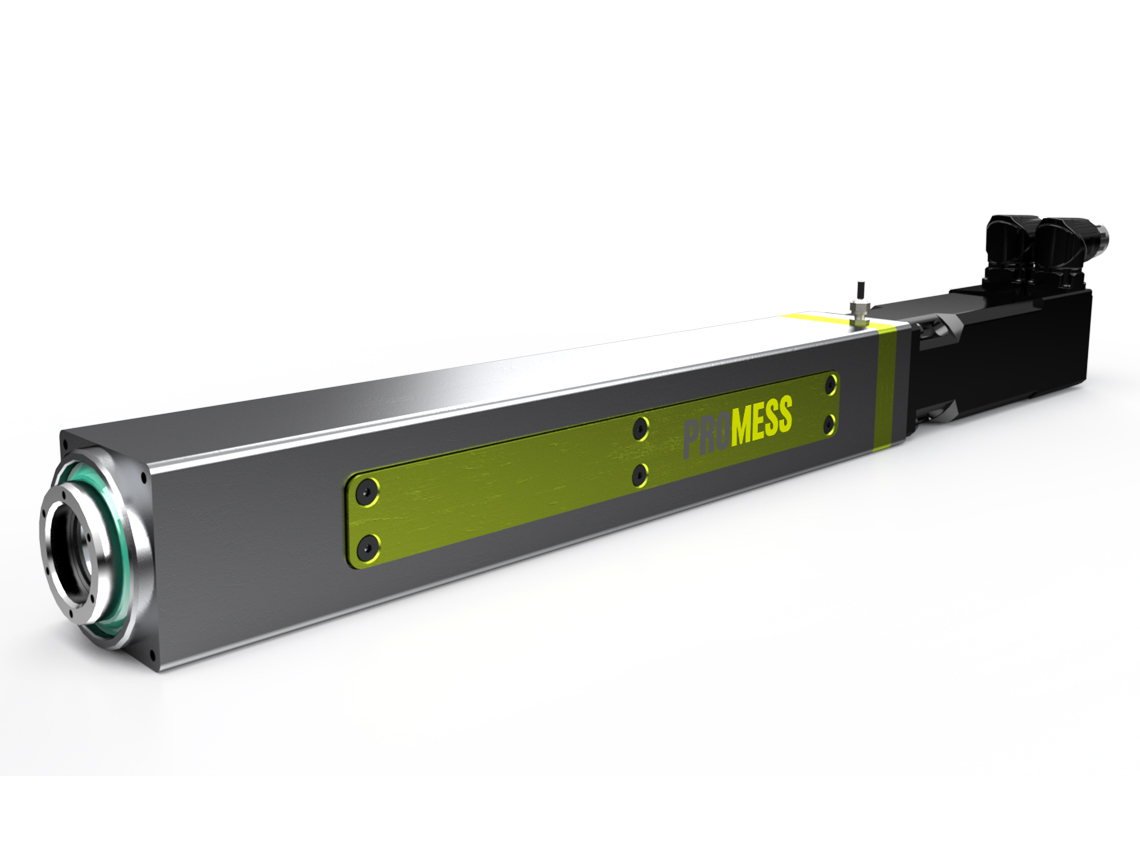

Servopresse UFM Line5S : montage dans un espace réduit

Les servopresses de la série Line5S se distinguent par une conception optimisée pour les opérations de montage qui doivent être effectuées dans un espace limité. Le poids et les dimensions du module sont réduits au minimum nécessaire.

Vos atouts

Contrôle force/position dans les espaces restreints

  • Intégration facile grâce à un poids et des dimensions réduits
  • Assemblage successif avec un minimum d'entraxe et d'encombrement
  • Outil de production flexible et efficace
  • Une technologie de pointe avec un faible investissement

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

Données techniques

ForceCourseVitesse
1 kN200 mm200 mm/s
3 kN200 mm200 mm/s

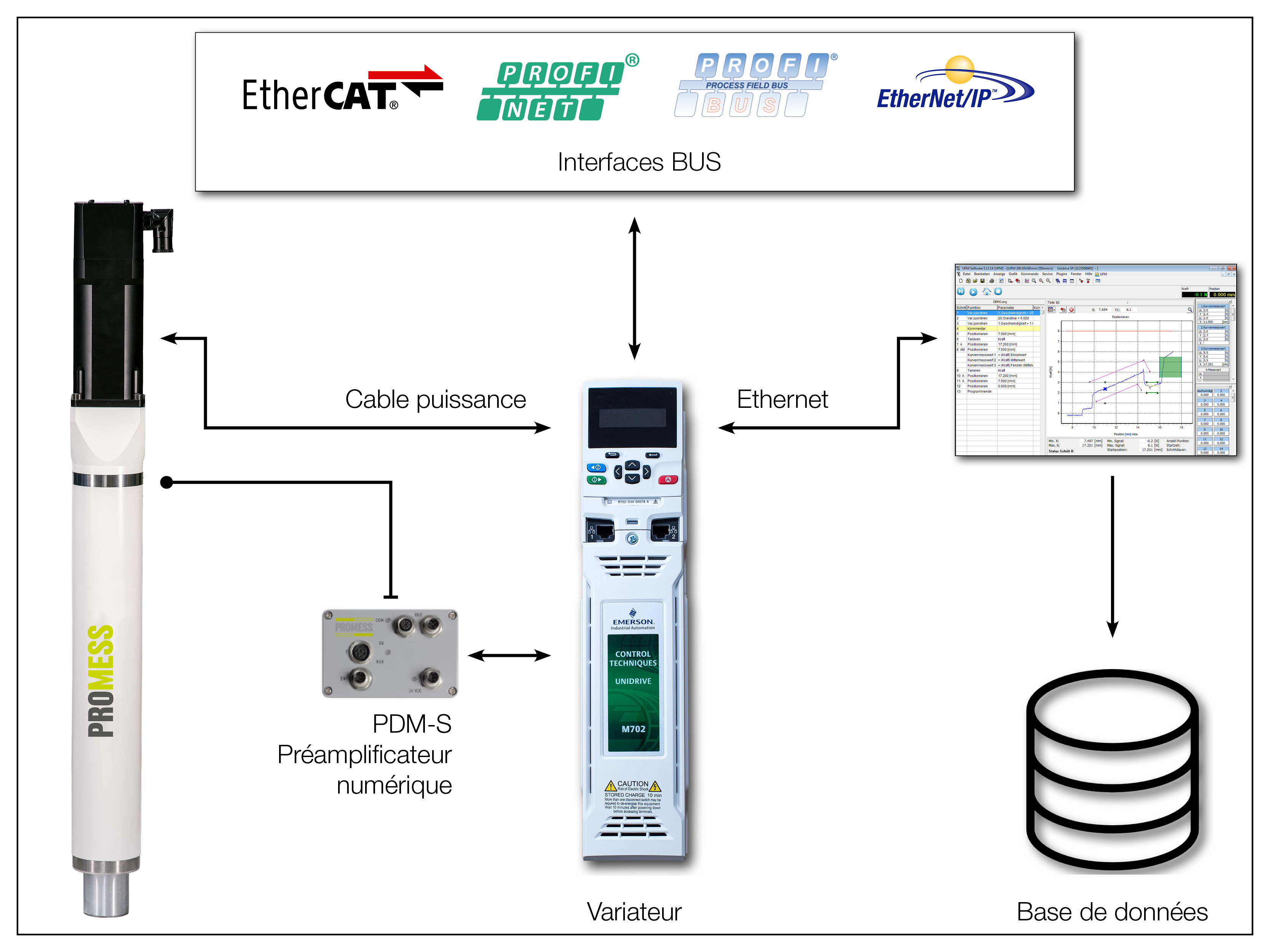

Architecture du système

  • Contrôle Force/Position intégré pour la maîtrise de vos processus de montage
  • Technologie de mesure digitale pour des mesures fiables et précises
  • Base de données pour la documentation et le suivi qualité de vos produits

Architecture du système

Applications & processus

Voir les applications et processus

Logiciel

Le logiciel UFM V5 effectue le pilotage de l’entraînement de la servopresse, l’acquisition et l’interprétation des signaux de commande. Les signaux Force et Position sont configurés par défaut. Deux signaux de pente numérique, une entrée de calcul ainsi que quatre autres signaux supplémentaires sont librement configurables. Le plugin UFMR Database – livré de base avec chaque servopresse - enregistre à chaque cycle les données de processus

Logiciel UFM V5

Accessoires

Voir les accessoires

FAQ

Quelles sont les différences entre les gammes Precision5, Line5 et Classic ?

La gamme Precision5 est optimimsée pour des processus d'assemblage de la microtechnique. La gamme Line5 offre une conception optimisée et des délais de livraisons avantageux. La gamme Classic offre un large choix en temres de forces et de courses. Ces servopresses sont cependant similaires à la gamme Line5 en ce qui concerne leur conception et leur précision.

Precision5

Line5

Classic

Quels sont les délais de livraison standards ?

Pour les modèles que nous avons en stock, il faut compter entre 4 et 6 semaines ouvrables (approvisionnement des accessoires). Selon les disponibilités de la production et moyennant un surcoût, nous offrons également des livraisons express.

  • Pour la gamme Line5 les délais de livraison sont de 8 à 10 semaines ouvrables.
  • Pour tous les autres modèles, les délais standards sont de 16 semaines ouvrables dès commande.

Quelles sont les fonctions de sécurité disponibles ?

Sur tous les modèles de presse STO en Ple (bi-canal). Pour certains modèles, les fonctions SLS, SS1 et SS2 sont disponibles en PLd.

Peut-on utiliser la servopresse sans PC de commande ?

Oui, la servopresse fonctionne de manière indépendante sans PC de commande. Les courbes de chassage ne peuvent cependant pas être enregistrées. Toutes les autres données sont disponibles sur le BUS de terrain, incl. le choix des programmes.

Téléchargements

Prospectus

Line5S

Fiches trechniques

Fiche trechnique Line5S 1-200-200

Fiche trechnique Line5S 3-200-200

STEP-Files

Line5S 1-200-200

Line5S 3-200-200
