Rundtakttisch RT400: Unterbrechungsfrei Laserbeschriften

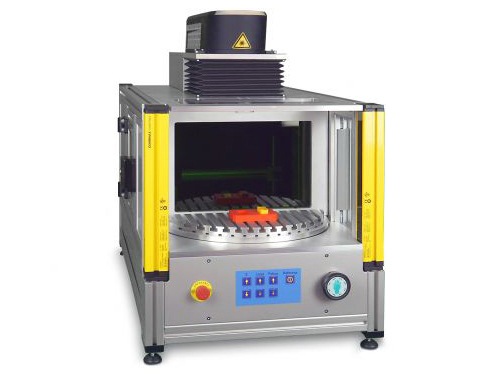

Mit dem Rundtakttisch RT400 können Sie Ihre Werkstücke beinahe unterbrechungsfrei Laserbeschriften. Während eines aktiven Beschriftungsvorgangs kann der RT400 Entladen und wieder neu Beladen werden. Dadurch wird Ihnen eine zeitsparende Laserbeschriftung in der Serienproduktion ermöglicht.

Ihre Vorteile

  • Erhöhung der Produktivität
    dank dem integrierten Rundschalttisch
  • Kurze Umrüstzeiten
    dank der programmierbaren Z-Achse
  • Sicheres Arbeiten
    dank dem integrierten Lichtvorhang und der Schutzverschalung nach Laserschutzklasse 1

Download Prospekt

Ihr Ansprechpartner

Mike Machule
Geschäftsführung

Mike Machule

Produktmanager

Zuständigkeits-Bereiche:
BESCHRIFTUNGS-LASER, NADELPRÄGER & RITZMARKIERER

Zu beschriftende Materialien

Je nach verwendeter Laserquelle können Metalle, Kunststoffe, Keramiken, Folien sowie Glas und organischen Materialien laserbeschriftet werden.

 FaserlaserYAG LaserUV LaserGrüner LaserCo2 Laser

Metall
Lasergravur
Schichtabtrag
Anlassbeschriftung
Laserreinigen


sehr gut
sehr gut
sehr gut
sehr gut*


gut - sehr gut
sehr gut
gut - sehr gut
ungeeignet

gut
gut
ungeeignet
ungeeignet

gut
sehr gut
gut
ungeeignet

ungeeignet
gut
ungeeignet
ungeeignet
Kunststoff
Karbonisierung*
Aufschäumen*
Materialabtrag

gut - sehr gut
sehr gut
ungeeignet

sehr gut
sehr gut
ungeeeignet

sehr gut
sehr gut
ungeeignet

sehr gut
sehr gut
ungeeignet

ungeeignet
ungeeignet
sehr gut
Keramikgutgut**gutgut gut
Beschichtungen und Lackesehr gutsehr gutgut
Glasungeeignetungeeignetsehr gutungeeignetsehr gut
Holzungeeignetungeeignetgutungeeignetsehr gut
Lederungeeignetungeeignetgutungeeignetsehr gut
Etiketten & Laserfolien
Abtrag
Farbumschlag

sehr gut
gut - sehr gut

sehr gut
sehr gut

geeignet
geeignet

gut
gut

sehr gut
sehr gut

*nur DFL Ventus Marker Business
**nur DPL Marker Business

Laseranwendungen

Technische Daten

Beschriftungsfläche    135x180 mm
Aufspannfläche (Tellerdurchmesser)400 mm
Max. Werkstückhöhe100 mm*
Aussenmasse510x556x885 mm
Elektrische Z-AchseHub 100
Elektrische X-AchseNein
Elektrische Y-AchseNein
Automatische TürJa (durch Drehbewegung)
DrehachseJa (optional)
Integrierte KameraJa (optional)

*mit Fokusshifter auf 135 mm erweiterbar

Sicherheitsnorm

Der RT400 entspricht der Laserschutzklasse 1 und den Sicherheitsanforderungen im Maschinenbau.

Reduzierte Taktzeit

Der Rundtakttisch RT400 verfügt über 2 Positionen. Er dreht sich jeweils in 180-Grad-Schritten in die Bearbeitungspositionen. Während der Laserbeschriftung kann das bereits beschriftete Werkstück entnommen und die Laserstation mit einem neuen Werkstück bestückt werden. Die Bedienung ist mühelos über einen Touch-Button im Einhandbetrieb möglich.

Hoher Anwenderschutz

Zusätzlichen Anwenderschutz bietet ein integrierter Lichtvorhang. Wird dieser ausgelöst, werden alle Vorgänge angehalten. Bei erneutem Druck auf den Starttaster kann der Vorgang fortgesetzt werden. Eine transparente Trennwand mit Laserschutzfenster erlaubt eine optimale Überwachung des Beschriftungsvorgangs. Mittels Schlüsselschalter kann man zwischen Hand- und Automatikbetrieb wechseln.

Beschriftung von Werkstücken mit unterschiedlichen Höhen

Der RT400 verfügt über eine programmierbare Z-Achse, was das Beschriften von unterschiedlich hohen Werkstücken ermöglicht.



Software

Die für den Betrieb notwendige Beschriftungssoftware MagicMarkV3 ist im Lieferumfang inbegriffen. Diese ermöglicht die Beschriftung von Texten, Grafiken, Codes wie DataMatrix- oder auch Barcodes, Seriennummern, Logos, ansatzfreie Umfangsbeschriftungen an rotationssymmetrischen Werkstücken und echte Graustufenbilder auf Kunststoffen. Eine intelligente Rechteverwaltung unterstützt die Einrichtung verschiedener Bedienergruppen. So kann das System auf die jeweiligen Nutzeranforderungen zugeschnitten werden. Auch ein halbautomatischer Betrieb mit einem selbstständigen Datenaustausch zu verschieden Datenquellen ist problemlos möglich. Über PlugIn’s können weitere Funktionen hinzugefügt werden, wie z.B. der GS1 Code oder die Konturfüllung.

Software Magic Mark

Zubehör und Optionen

Lasersystem

Die WorkstationCLASSIC ist mit allen Laserquellen von ACI kombinierbar.
