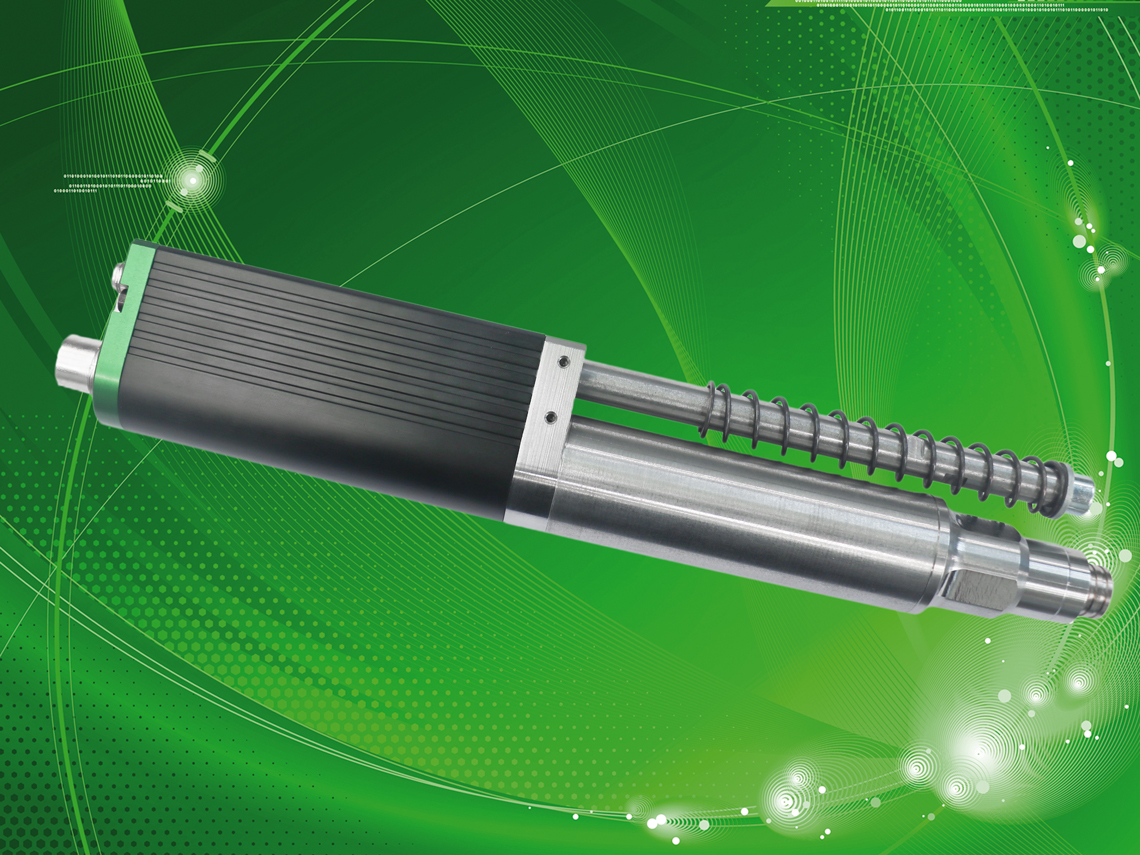

Broche de vissage électronique MINIMAT®-EDS

La visseuse électronique encastrable MINIMAT®-EDS combine les avantages de la technologie de vissage EC moderne avec un concept de commande innovant. Aucune commande séquentielle séparée n'est nécessaire, car toutes les fonctions sont directement intégrées dans la visseuse ou commandées via la commande de l'installation. La MINIMAT®-EDS offre toutes les fonctionnalités de la technologie de vissage EC moderne pour des opérations de vissage précises.

Vos atouts

Pas de commande externe : des modules électroniques et logiciels intelligents remplacent le matériel supplémentaire, ce qui réduit les coûts, simplifie la maintenance et permet une architecture système peu encombrante
Compatible Hot-Plug : remplacement de la visseuse pendant le fonctionnement pour des concepts d'outils flexibles
Assemblages vissés précis conformes aux normes industrielles : répond aux exigences de la catégorie de vissage B selon VDI/VDE 2862-1
Précision maximale : un écart type inférieur à 2 % garantit des assemblages vissés reproductibles et fiables

Votre contact

Product Management

Cédric Schmitt

Product Manager

Domaines de compétences :
TECHNIQUE DE VISSAGE & MOTEURS PNEUMATIQUES, PRESSES MANUELLES & PNEUMATIQUES

+41 32 343 30 60 schmitt@axnum.ch

Données techniques

Construction	Droite
Plage de couple	0,24 Nm jusqu'à 18 Nm

Applications

Les vis sont conçues et parfaitement adaptées à l'insert dans les postes de vissage avec commande centrale de l'installation (API). Une électronique de puissance intelligente avec plaque signalétique électronique et une interface de communication assurent un échange de données fiable avec la commande de l'installation via EtherCAT. Un module fonctionnel API pour l'environnement de développement TwinCAT III garantit l'intégration des visseuses dans le logiciel de l'installation. La création simple de programmes de vissage est rendue possible par/à travers le logiciel DEPRAG Cockpit. Lors de la mise en service et de l'intégration des vis, le logiciel Quickstart-Application apporte son soutien.

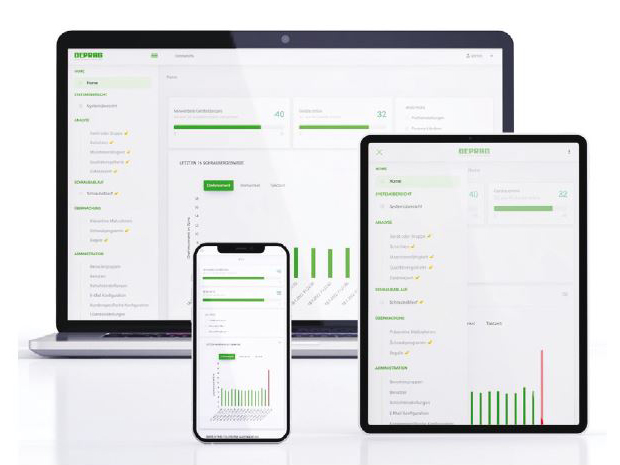

DEPRAG Cockpit

Comparaison des systèmes

Le MINIMAT®-ED est un système de vissage électronique avec commande séquentielle intégrée. La commande s'effectue via le logiciel intégré à la visseuse en liaison avec la commande de l'installation.

MINIMAT®-ED

Le MINIMAT®-EDS va encore plus loin : grâce à une électronique de puissance intelligente, la visseuse prend elle-même en charge toutes les fonctions de commande. Aucune interface supplémentaire n'est donc nécessaire, ce qui simplifie encore l'intégration, réduit l'encombrement et allège l'architecture du système.
