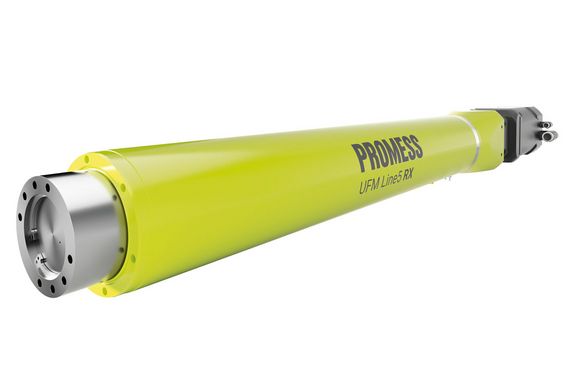

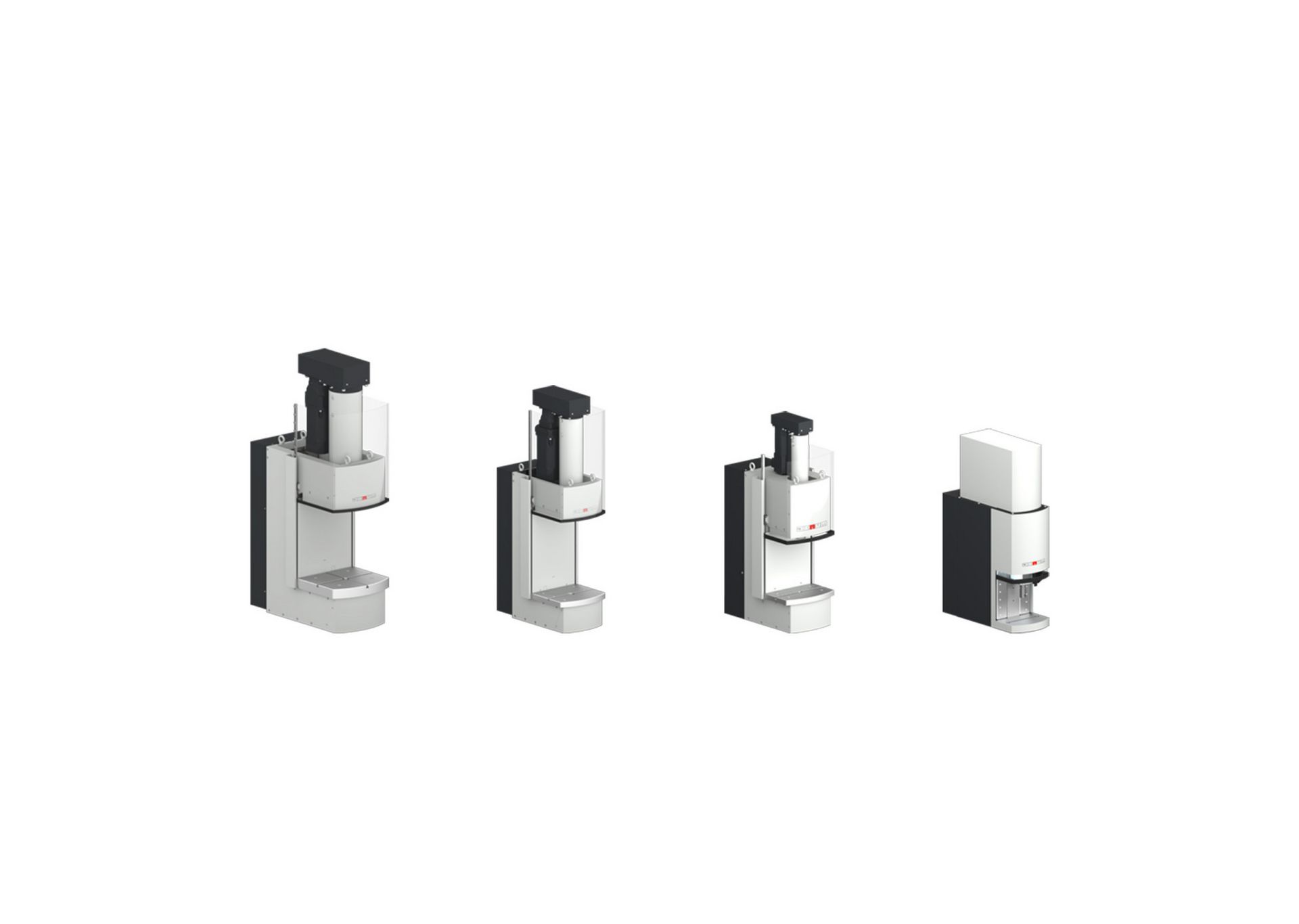

Servopressen, Hand- und Pneumatikpressen im Überblick

Kraftbereiche von 200N bis zu 500kN (1MN auf Anfrage) können abgedeckt werden.

Unsere Vorführgeräte können zur Durchführung von Montagetests oder sogar für die Produktion kleiner Mengen zur Validierung Ihres Prozesses verwendet werden. Bitte kontaktieren Sie uns, um die Verfügbarkeit zu prüfen.

Versuche & Materialtests

Mehr dazu erfahren Sie in den Datenblättern. Bei sehr schweren Werkzeugen kann der Einsatz einer Haltebremse erforderlich sein.

Technische Datenblätter

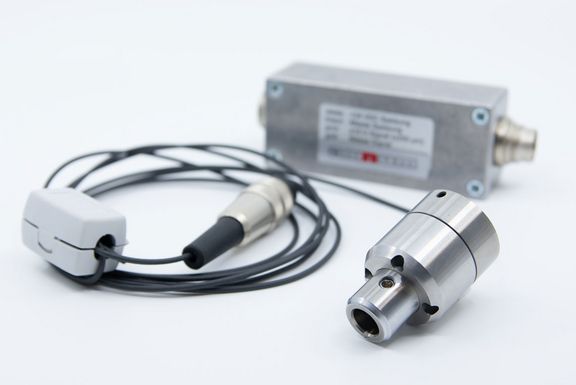

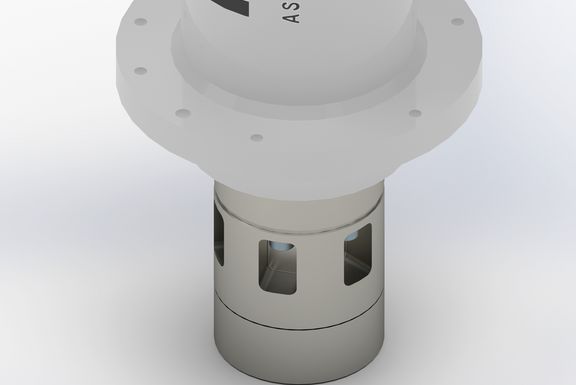

• Servopressen mit externen Piezo-Kraftaufnehmer können leicht auf andere Messbereiche kalibriert werden, um die Genauigkeit der Kraftmessung zu erhöhen.
• Bei Servopressen, die mit DMS-Sensoren ausgestattet sind, kann es je nach gewünschtem Messbereich erforderlich sein, den Kraftsensor selbst auszutauschen.

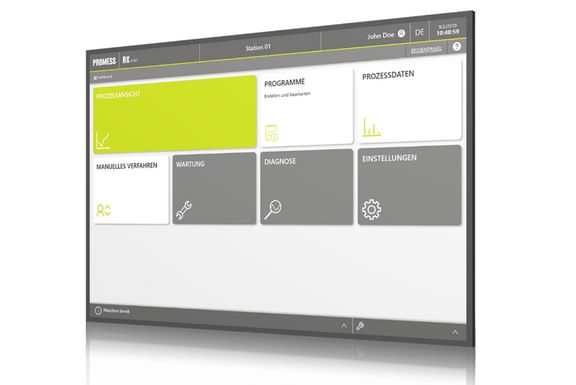

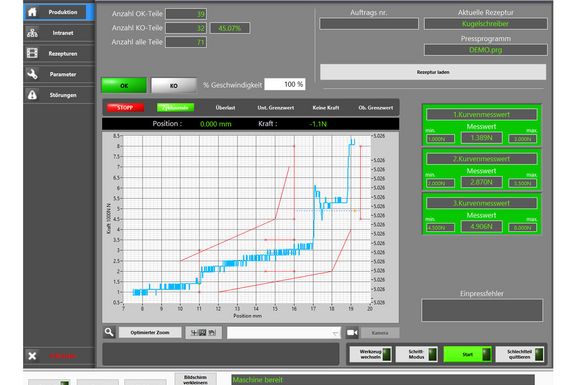

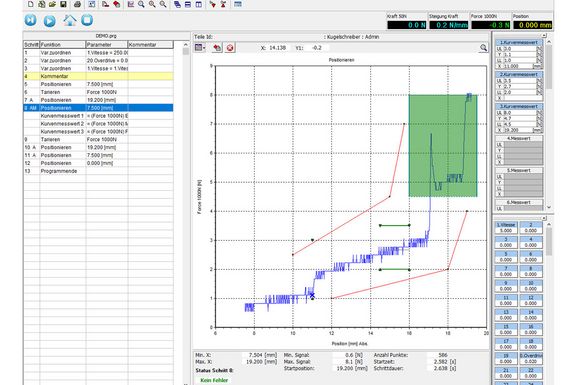

Das Datenbank-Plugin sowie der DB-Viewer (Anzeige und Auswertung der Daten ) sind im Standardlieferumfang enthalten.

Software

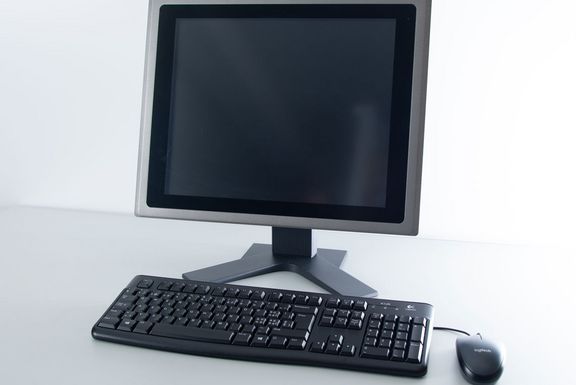

• Eine Ethernet-Schnittstelle steht für die Kommunikation zwischen dem PC und der Servopresse zur Verfügung.

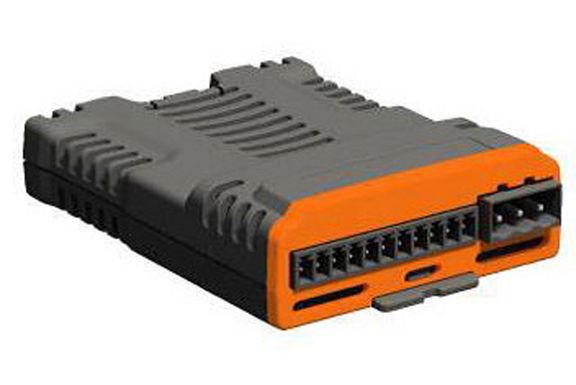

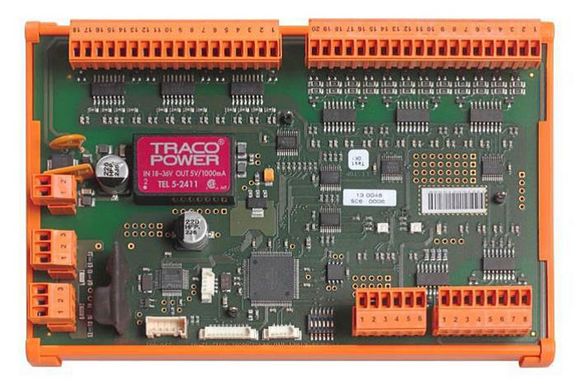

• Diverse digitale Ein- und Ausgänge erlauben die Basissteuerung der Servopresse.

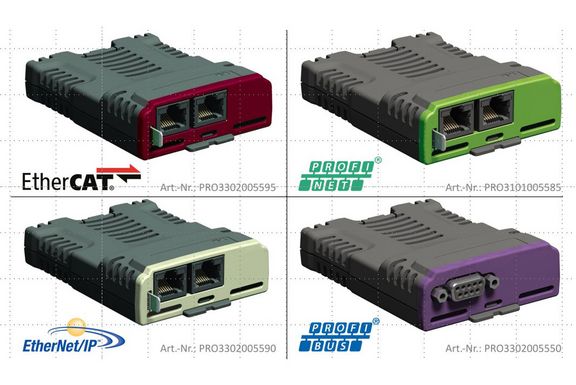

• FeldBUS-Schnittstelle sind nicht im Standardlieferumfang enthalten, stehen aber optional zur Verfügung.

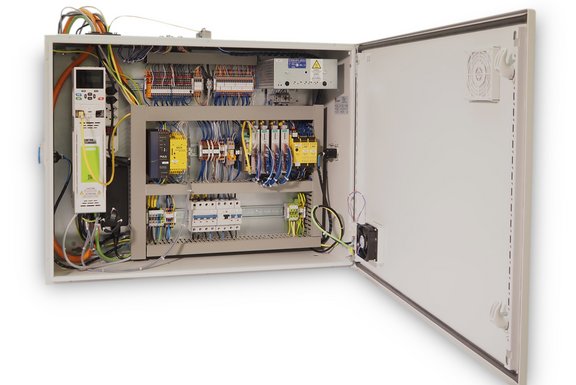

Systemaufbau

Handhebelpressen eignen sich besonders für den Einstieg in die Pressenanwendungen. Bei den Handpressen wird grundsätzlich zwischen Crimppressen und Handhebelpressen unterschieden. Die Handhebelpressen können in Zahnstangenpressen und Kniehebelpressen unterteilt werden.

• Crimppressen werden zur Konfektionierung von Kabeln verwendet.
• Zahnstangenpressen haben einen linearen Kraftverlauf erreichen aber im Vergleich zu den Kniehebelpressen nur kleine Kräfte.
• Die Kniehebelpresse hat einen exponentiellen Kraftverlauf bis hin zum unteren Totpunkt wo die Presskraft am grössten ist.

Crimppresse

Zahnstangenpresse

Kniehebelpresse

Eine zusätzliche Ausführung der Handhebelpressen ist die luftunterstützte Handhebelpresse welche den kraftlosen Zustellhub per Hand zulässt und der Krafthub anschliessend mit einem pneumatischen Zylinder vollzogen wird.

Luftunterstützte Handhebelpresse

Pneumatische Pressen werden auch Druckluftpressen oder Pneumatikpressen genannt. Sie erzeugen den Arbeits- und Rückhub des Presskolbens durch Beaufschlagung eines Zylinders mit Druckluft. Die Presseinheit kann von einem oder mehreren neben- oder übereinander angeordneten Zylindern angetrieben werden.

Direkt oder indirekt wirkende Presse

• Bei direkt wirkenden Pressen treibt der Druckzylinder direkt den Pressenstössel an.
• Bei indirekt wirkenden Pressen wird die Antriebskraft über einen Hebel auf die Pressenstössel übertragen.

Die Anpresskraft lässt sich durch Reduzierung des Eingangsdrucks stufenlos regulieren. Zusätzlich kann die Presse mit einer Kraft-Weg-Überwachung über Fenster oder Hüllkurven ausgestattet werden. Diese Pressen sind als Tisch- oder Ständerpressen sowie als in Automatikstationen integrierte Presseinheiten konzipiert.
Pneumatikpressen sind eine kostengünstige Lösung mit hoher Ausgabeleistung.

Linearwirkende Pneumatikpresse

Luftunterstützte linearwirkende Pneumatikpresse

Pneumatische Kniehebelpresse mit verstellbaren Führungseinheit

Pneumatische Kniehebelpresse mit C-Pressrahmen

Handhebelpressen wie auch pneumatische Pressen können für folgende Anwendungen eingesetzt werden:

• Einpressen
• Umformen (wie Bördeln)
• Verstemmen
• Nieten
• Trennen durch Stanzen oder Schneiden
• Prägen
• Markieren
• Verformen
