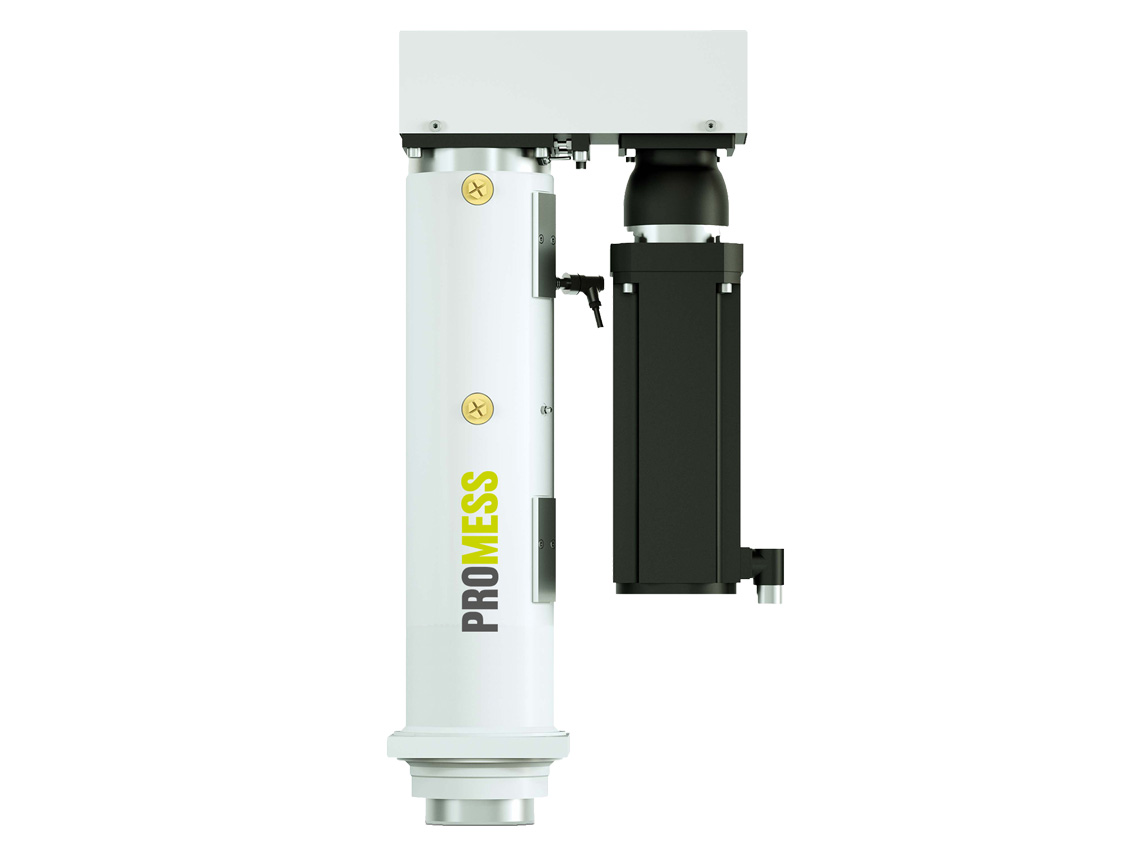

Servopresse UFM Classic

Les servopresses de la gamme Classic vous offrent le choix le plus vaste en termes de forces et de courses. Vous trouverez ainsi le produit adéquat à votre processus d’assemblage exigeant un contrôle Force/Position. Le capteur de force à jauges de contraintes intégré dans le coulisseau offre une mesure de force robuste et fiable. Leur conception avec moteur parallèle et transmission par courroie crantée les destinent aux cellules de montage automatiques aussi bien qu’à des postes de test ou de montage manuel. La gamme de servopresse Classic est établie dans l’industrie médicale, électrotechnique et automobile.

Vos atouts

Le choix adéquat pour votre application

  • Détection et élimination immédiate des défauts d’assemblage avec le contrôle intégré Force/Position
  • Maîtrise et traçabilité des processus d’assemblage grâce à la base de données intégrée
  • Moyen de production taillé sur mesure grâce à une large gamme de forces et de courses disponibles

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

Données techniques

ForceCourseVitesse
3 kN100 mm120 mm/s
5 kN200 mm240 mm/s
12 kN200 mm240 mm/s
15 kN200 mm240 mm/s
20 kN180 mm150 mm/s
20 kN350 mm230 mm/s
30 kN180 mm150 mm/s
30 kN350 mm230 mm/s
40 kN180 mm150 mm/s
40 kN330 mm240 mm/s
60 kN180 mm150 mm/s
60 kN330 mm240 mm/s
80 kN180 mm150 mm/s
80 kN330 mm200 mm/s
100 kN180 mm110 mm/s
100 kN330 mm200 mm/s
150 kN400 mm145 mm/s
300 kN450 mm100 mm/s
500 kN400 mm50 mm/s

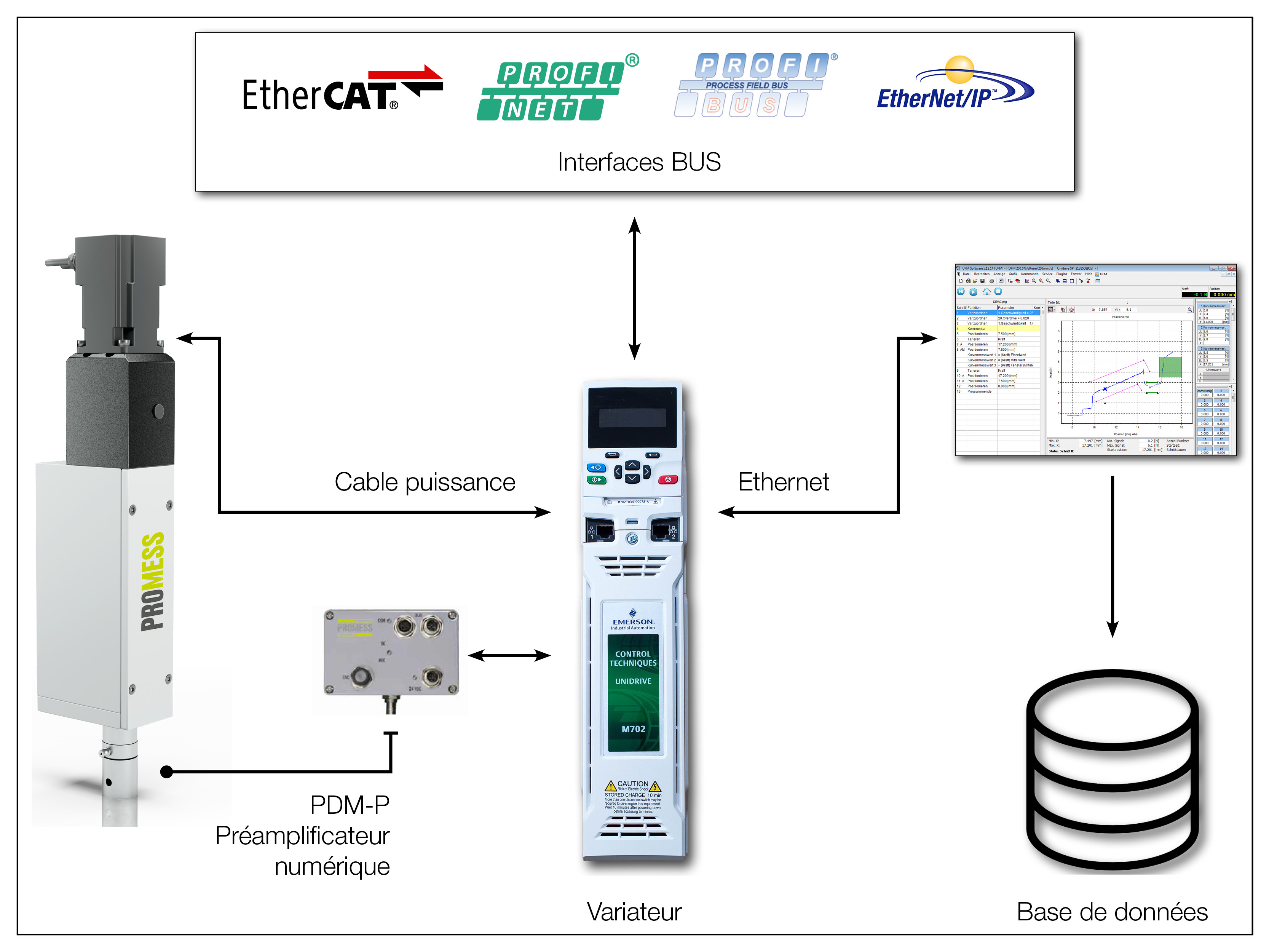

Architecture du système

  • Contrôle Force/Position intégré pour la maîtrise de vos processus de montage
  • Technologie de mesure digitale pour des mesures fiables et précises
  • Base de données pour la documentation et le suivi qualité de vos produits

Architecture du système

Applications & processus

Logiciel

Le logiciel UFM V5 effectue le pilotage de l’entraînement de la servopresse, l’acquisition et l’interprétation des signaux de commande. Les signaux Force et Position sont configurés par défaut. Deux signaux de pente numérique, une entrée de calcul ainsi que quatre autres signaux supplémentaires sont librement configurables. Le plugin UFMR Database – livré de base avec chaque servopresse - enregistre à chaque cycle les données de processus.

Logiciel UFM V5

Accessoires

FAQ

La gamme Precision5 est optimimsée pour des processus d'assemblage de la microtechnique. La gamme Line5 offre une conception optimisée et des délais de livraisons avantageux. La gamme Classic offre un large choix en temres de forces et de courses. Ces servopresses sont cependant similaires à la gamme Line5 en ce qui concerne leur conception et leur précision.

Precision5

Line5

Classic

Les capteurs de force de type piezo sont utilisés principalement dans la gamme Precision5 et les capteurs de force externes.

Ils présentent une grande rigidité et une sensibilité quasi constante sur une large gamme de force. Un même capteur peut donc être calibrée sur plusieurs plages de mesure sans altérer la précision de mesure. Il est ainsi possible de mesurer des forces de l'ordre de 50 N avec un capteur pouvant supporter jusqu'à 50 kN. Cette technologie est légérement plus couteuse car l'électronique de mesure est complexe à réaliser.

Servopresse Precision5

Les capteurs de force à jauges de contraintes sont utilisés principalement dans la gamme Line5 et Classic.

Ils possèdent une rigidité faible et sont moins tolérants au crash que les capteurs piezos. Ces capteurs sont dimensionnés pour un domaine de mesure bien définis. Si celui-ci doit être adapté, il faudra soit changer le capteur de force soit utiliser un capteur externe si cela est possible. Cette technologie est éprouvée et relativement peu onéreuse.

Servopresse Line5

Servopresse Classic

Sur tous les modèles de presse STO en Ple (bi-canal). Pour certains modèles, les fonctions SLS, SS1 et SS2 sont disponibles en PLd.

Oui, la servopresse fonctionne de manière indépendante sans PC de commande. Les courbes de chassage ne peuvent cependant pas être enregistrées. Toutes les autres données sont disponibles sur le BUS de terrain, incl. le choix des programmes.
