Chasser sur un signal externe : Chasser un pignon sur l’arbre d’un moteur

Si, par exemple, un palpeur externe est configuré dans la commande. Une consigne de position provenant du palpeur peut être utilisé comme valeur limite de chassage. Donc tous les signaux déclarés dans la commande peuvent potentiellement être utilisés comme valeur de consigne.

Votre application

Un pignon doit être chassé sur l’arbre de sortie d’un moteur électrique.

Quels sont les défis à relever ?

  • La cote entre la surface supérieure du pignon et le flasque du moteur a une tolérance très serrée
  • La longueur du pignon et la hauteur du moteur ont des tolérances très larges

Quels sont vos critères de qualité ?

  • La cote de 11.8mm ±0.005 entre le pignon et le flasque doit impérativement être respectée
  • La force d’insertion du pignon doit être maîtrisée (endommagement du roulement)

Notre solution

Nous équipons la servopresse d’un palpeur digital externe de précision, solidaire du nez de presse.

Le palpeur est déclaré comme signal externe dans le logiciel de presse et donc librement utilisable avec les fonctions habituelles.

Nous élaborons ensuite une séquence de chassage avec les fonctions suivantes :

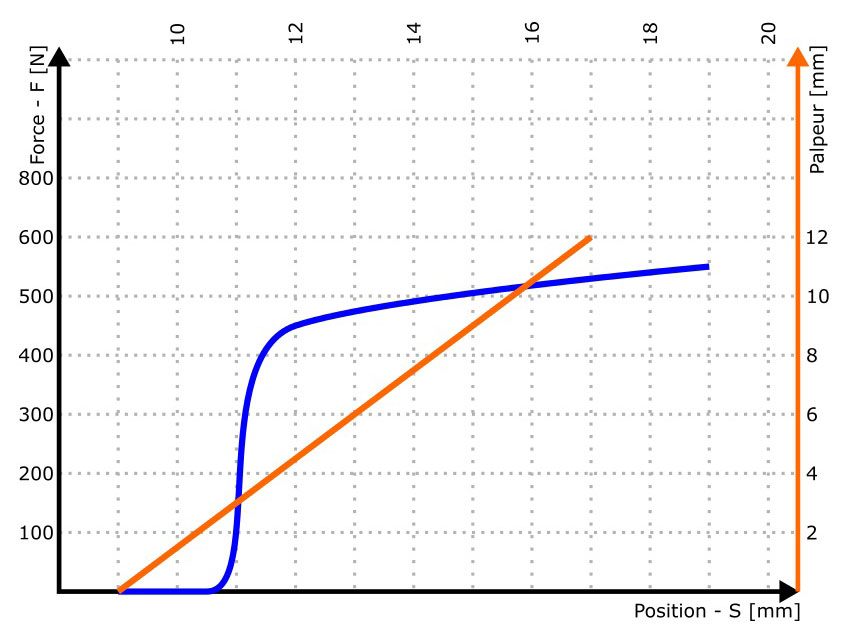

  • Presser sur signal « palpeur externe », la valeur limite est fixée à 11.8mm
  • Courbe enveloppante pour surveiller la force d’insertion du pignon

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch
SchrittFonctionParamètreCommentaire
01Positionner5.000 mmPréposition
02TarageForceRAZ signal de force
03TaragePalpeur ext.RAZ palpeur externe
04Chasser sur signalPalpeur ext. = 11.800 mmChasser sur signal externe
05Temporisation0.200 sStabilisation
06Positionner0.000 mmCourse de retour
07Fin de programme
