Chasser en position : Chasser un axe sur une bague de rotor

Dans ce type de chassage, une consigne de position est donnée à la presse. Une surveillance de force peut être configurée.

Votre application

Un axe doit être chassé en position à 55mm sur une bague de rotor

Quels sont les défis à relever ?

Surveillance de la force d’insertion lors du chassage de l’axe

Quels sont vos critères de qualité ?

La force d’insertion de l’axe doit se situer entre 300N et 600N

Notre solution

Nous élaborons une séquence de chassage avec les fonctions suivantes :

  • Presser sur signal « position », la valeur limite est fixée à 55mm

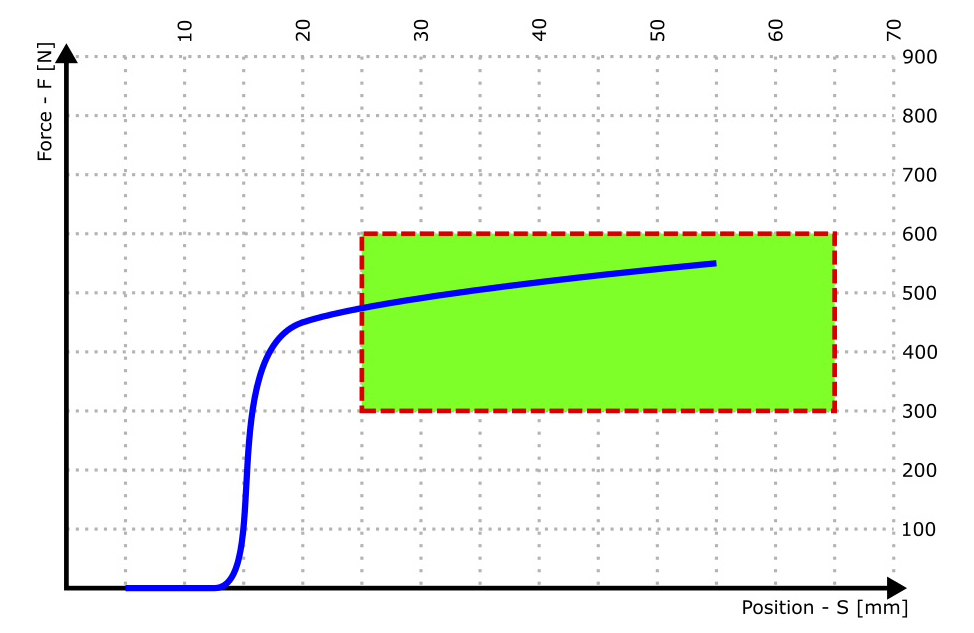

  • Fenêtre de mesure avec des limites de forces à 300N et 600N sur une partie de la course

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

Chasser en position – pas à pas

SchrittFonctionParamètreCommentaire
01Positionner5.000 mmPréposition
02TarageForceRAZ signal de force
03Chasser sur signal
Fenêtre de mes. 1		Position >= 55.000 mm
Fmin = 300, Fmax = 600
25.000 > S > 65.000		Chasser en position
04Temporisation0.200 sStabilisation
05Positionner0.000 mmCourse de retour
06Fin de programme
