Clipser / Encliqueter : Clipser une valve d’injection

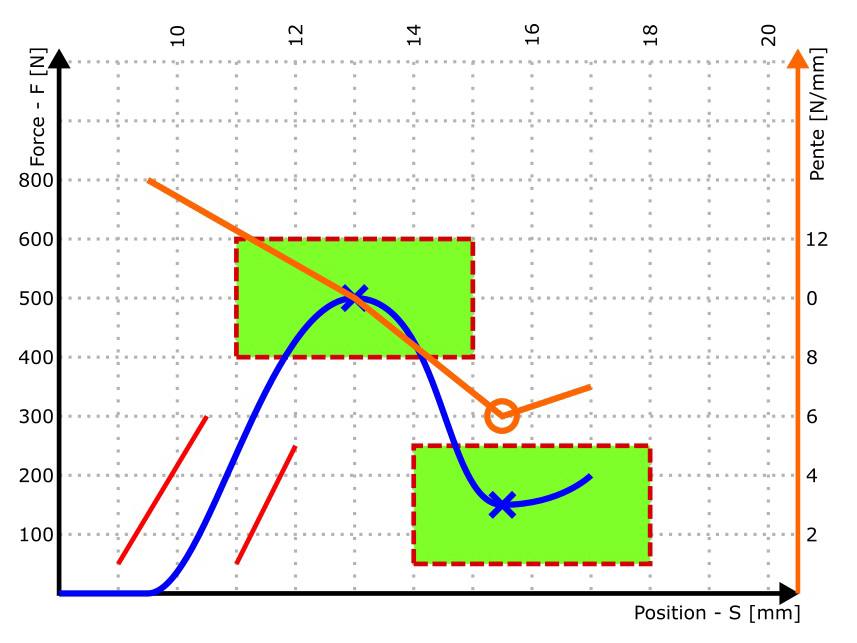

Le clipsage est très répandu dans les assemblages de pièces plastiques. Un profil typique de force est généralement défini par une augmentation progressive de la force puis par une chute soudaine, suivie d'une autre augmentation de la force (profil en dos de chameau). Ceci est la conséquence des formes de crochets ou de harpon typiques des pièces plastiques. Ceux-ci présentent une caractéristique similaire à une lame ressort.

Votre application

La tige de la valve en acier doit être clipsée dans le corps de bobine en plastique.

Quels sont les défis à relever ?

  • Surveillance de la force d’insertion avant le clipsage
  • Détection du clipsage
  • Après détection du clipsage, la tige doit être insérée de 1.5mm (mouvement relatif)

Quels sont vos critères de qualité ?

  • La force d’insertion de la tige de valve doit se situer entre 100N et 200N
  • Le clipsage doit être détecté et garanti
  • La force de clipsage doit se situer entre 300N et 400N

Notre solution

Nous élaborons une séquence de chassage avec les fonctions suivantes :

  • Presser sur signal « position », la valeur limite est fixée à 20mm
  • Activation du signal de pente numérique pour détecter le clipsage et utilisation d’un trigger pour le mouvement relatif de 1.5mm
  • Fenêtre de mesure pour détecter la force maximale de clipsage
  • Fenêtre de mesure pour détecter la force minimale de clipsage
  • Courbe enveloppante en début de processus pour surveiller la force d’insertion

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Ing. HES en microtechnique

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

Clipser une valve d’injection – pas à pas

SchrittFonctionParamètreCommentaire
01Positionner5.000 mmPréposition
02TarageForceRAZ signal de force
03Chasser sur signal
Trigger
Fenêtre de mes. 1
Fenêtre de mes. 2
Position >= 60.000 mm
Pente > 0 ab 40.000
Fmax, 20.000 > S > 40.000
Fmin, 35.000 > S > 55.000
Chasser en position
04VariableVar1 = Fenêtre de mes. 1, Y-Wert
05VariableVar2 = Fenêtre de mes. 2, Y-Wert
06VariableVar1 = Var1 - Var2
07Évaluation 3300 > Var1 > 400Critère OK/NOK
08Fin de programme
