Chasser en force : Chassage d’un arbre à épaulement dans un rouleau de guidage

Dans ce type de chassage, une consigne de force dans un interval de position est donnée à la servopresse. Un léger dépassement de la consigne est presque toujours perceptible, surtout à haute vitesse. Une surveillance de position peut être configurée.

Votre application

Un arbre à épaulement doit être chassé à fond dans un rouleau de guidage.

Quels sont les défis à relever ?

  • Surveillance de la force d’insertion de la partie inférieure de l’arbre
  • Garantie du plaquage de la surface de l’épaulement avec l’effort adéquat (déformation minimale)

Quels sont vos critères de qualité ?

  • La force d’insertion de la partie inférieure de l’arbre doit être comprise entre 100N et 300N
  • La force de contact avec la surface de l’épaulement et du rouleau ne doit pas dépasser 800N

Notre solution

Nous élaborons une séquence de chassage avec les fonctions suivantes :

  • Presser sur signal « force », la valeur limite est fixée à 800 N

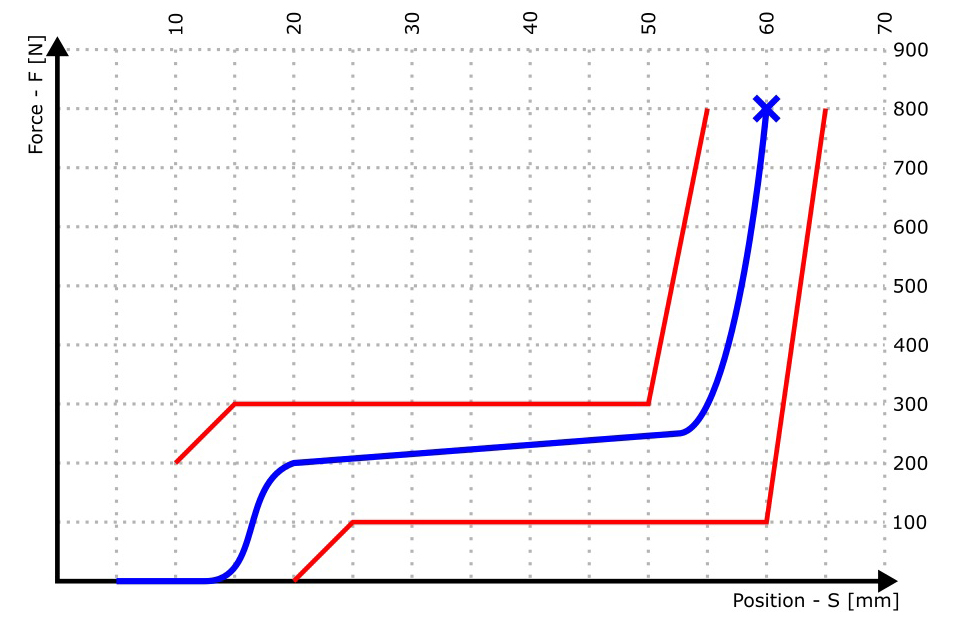

  • Courbe enveloppante pour surveiller la force d’insertion de la partie inférieure de l’arbre

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

Chasser en force – pas à pas

SchrittFonctionParamètreCommentaire
01Positionner5.000 mmPréposition
02TarageForceRAZ signal de force
03Chasser sur signalForce >= 800 NChasser en position
04Temporisation0.200 sStabilisation
05Positionner0.000 mmCourse de retour
06Fin de programme
