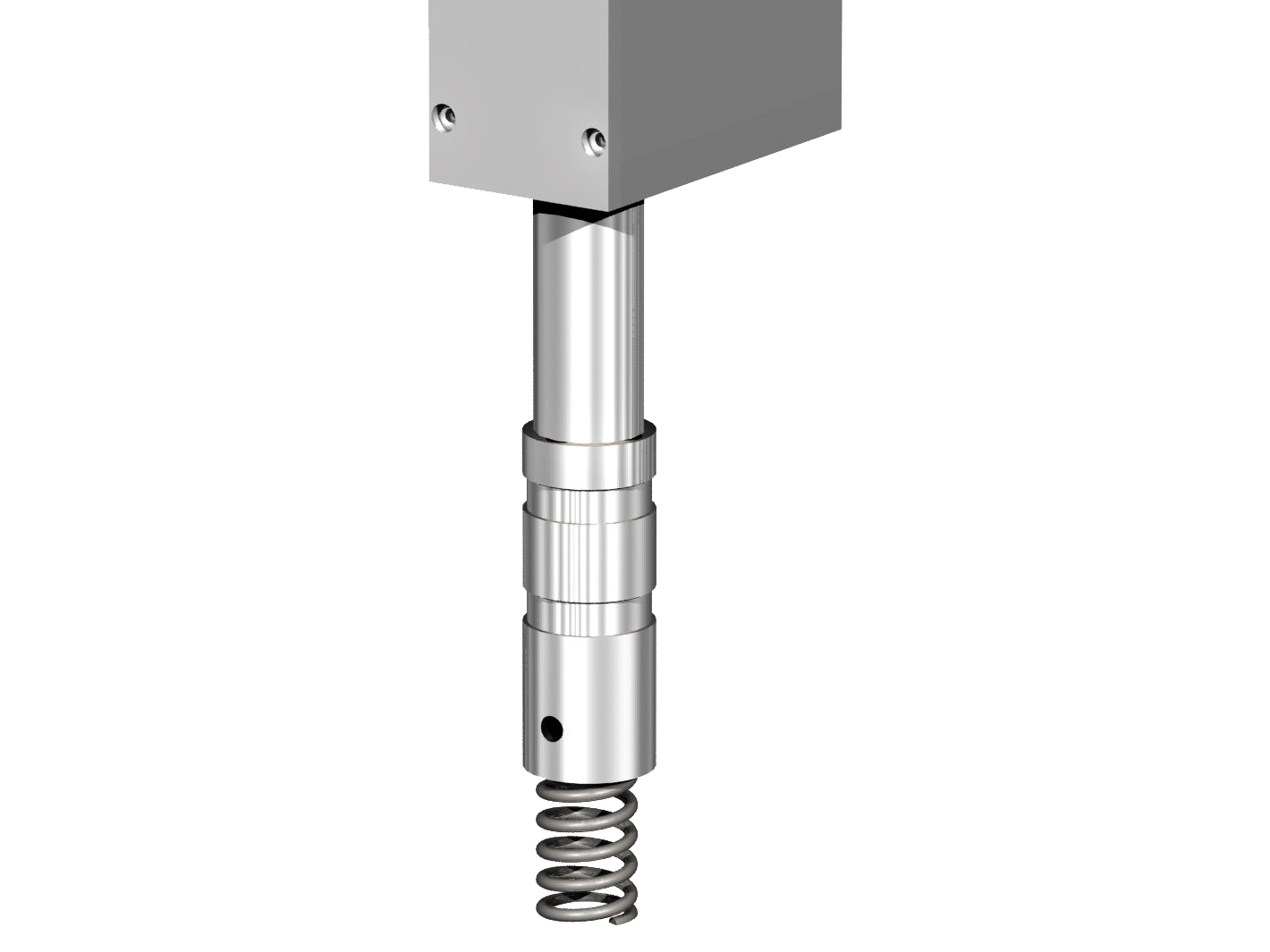

Contrôle de ressort : Caractérisation d’un ressort de compression

Votre application

Durant la phase de production, la longueur à vide et la caractéristique d’un ressort doit être connues avant les prochaines étapes de montage.

La constante ou raideur d’un ressort de compression se définit par le rapport d’augmentation de force et du chemin parcouru.

Quels sont les défis à relever ?

  • Définir la longueur à vide du ressort
  • Calculer la raideur du ressort

Quels sont vos critères de qualité ?

  • La longueur à vide du ressort doit être de 50mm ±0.3mm
  • La raideur du ressort doit être de 5N/mm ±2N/mm

Formule de calcul de la constante :

Notre solution

Nous élaborons une séquence de chasse avec les fonctions suivantes :

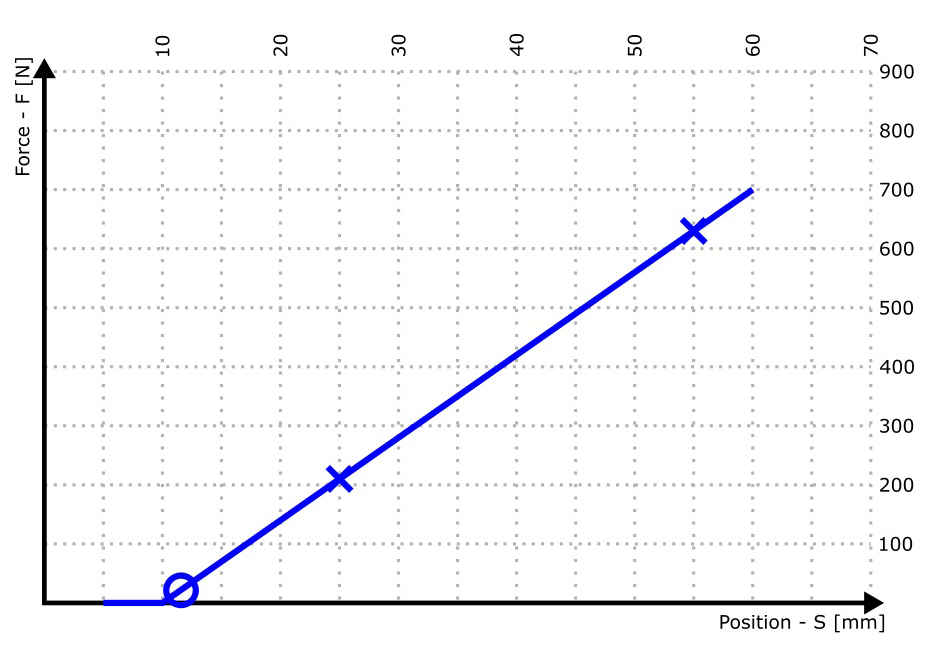

  • Positionner, la valeur limite est fixée à 60mm, utilisation d’un trigger pour détecter la longueur à vide du ressort (F>1N), capture de la valeur dans une variable
  • Fenêtre de mesure avec valeur à un point particulier pour la première mesure force/position
  • Fenêtre de mesure avec valeur à un point particulier pour la deuxième mesure force/position
  • Calcul de la raideur du ressort à l’aide des variables
  • Fenêtre de mesure sur la variable « longueur à vide » pour répondre au premier critère de qualité avec décision OK/NOK
  • Fenêtre de mesure sur la variable « raideur » pour répondre au deuxième critère de qualité avec décision OK/NOK

Définition des variables :

Var1 : longueur à vide
Var2 : valeur de position pour la première mesure
Var3 : valeur de force pour la première mesure
Var4 : valeur de position pour la deuxième mesure
Var5 : valeur de force pour la deuxième mesure
Var6 : raideur du ressort
Var7 : offset du posage

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

ÉtapeFonctionParamètreCommentaire
01VariableVar7 = -41.896 mmOffset posage pièce
02Positionner5.000 mmPréposition
03TarageForceRAZ signal de force
04Positionieren
Trigger
Valeur de mes. 1
Valeru de mes. 2
60.000 mm
F > 1 N, Var1 = Position
F @ S = 25.000 mm
F @ S = 55.000 mm
Comprimer ressort
Capture longeur sans charge
1ière mesure Force/Positon
2ième mesure Force/Position
05Positionner0.000 mmCourse de retour
06CommentaireCalcul avec variables
07VariableVar2 = Valeur de mes. 1, X-Wert
08VariableVar3 = Valeur de mes. 1, Y-Wert
09VariableVar4 = Valeur de mes. 2, X-Wert
10VariableVar5 = Valeur de mes. 2, Y-Wert
11VariableVar4 = Var4 - Var2
12VariableVar5 = Var5 - Var3
13VariableVar6 = Var5
14VariableVar6 = Var5 / Var4
15VariableVar1 = Var1 + Var7
16CommentaireÉvaluation du ressort (OK/NOK)
17Évaluation 349.700 > Var1 > 50.300Critère OK/NOK
18Évaluation 43.000 > Var6 > 7.000Critère OK/NOK
19Fin de programme
