Einpressen auf Position: Einpressen einer Welle in einen Rotorring

Bei dieser Art von Einpressen wird ein Positionsbefehl an die Presse gegeben. Eine Kraftüberwachung kann konfiguriert werden.

Ihre Aufgabenstellung

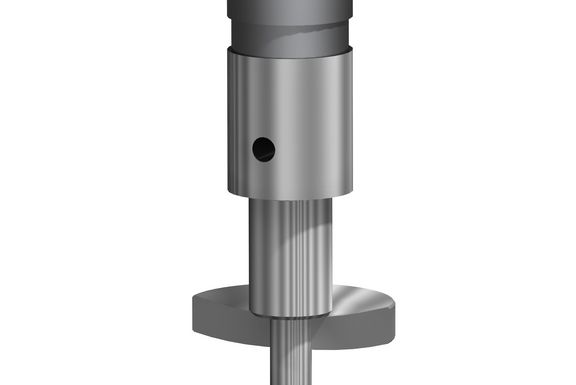

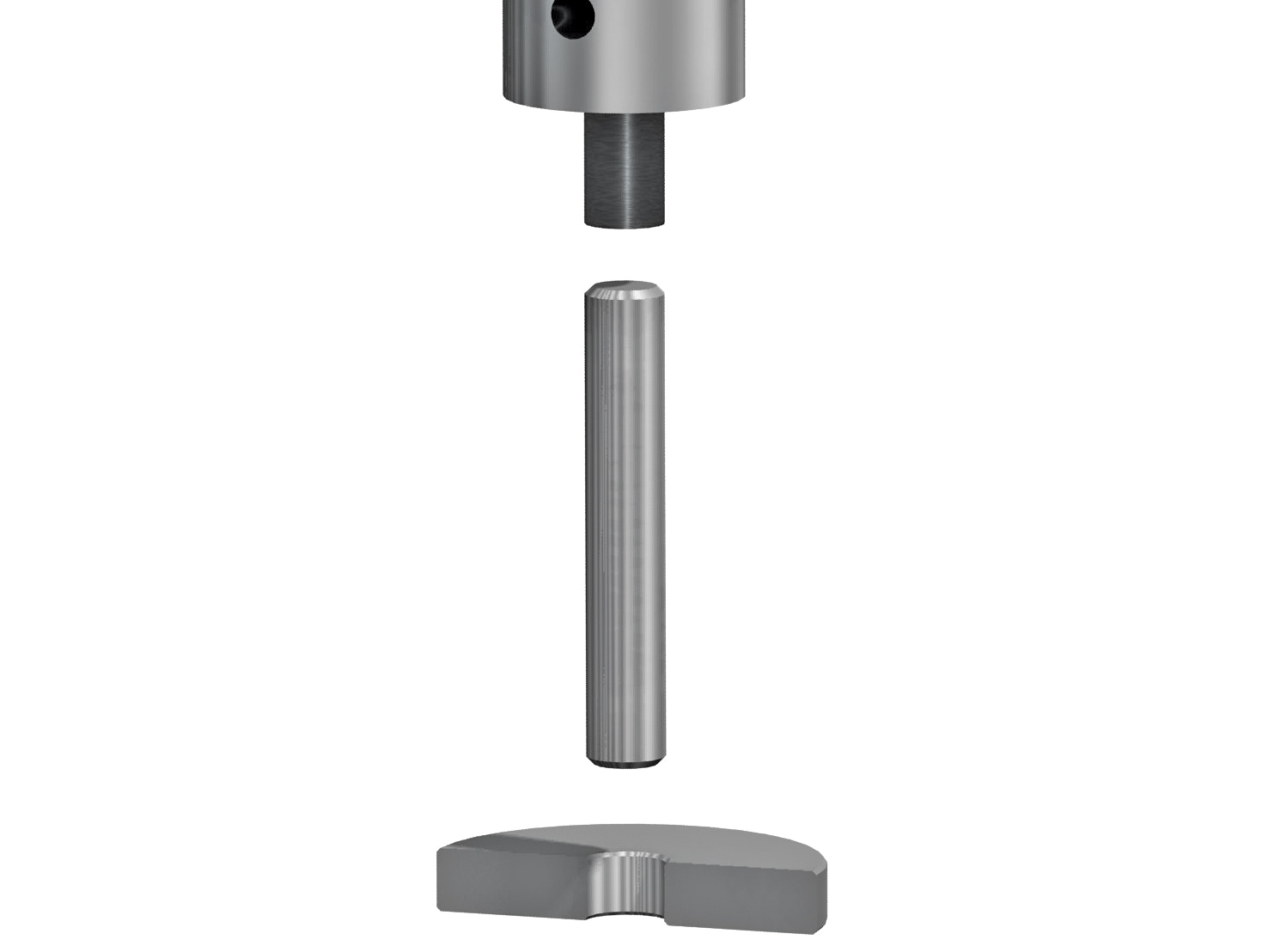

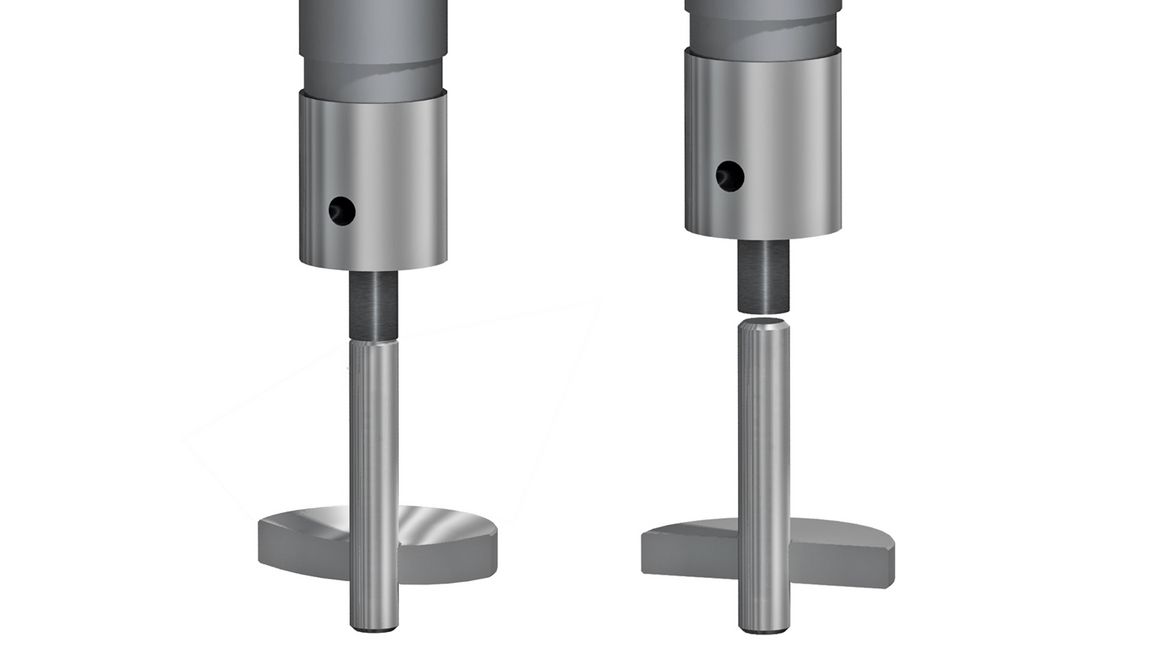

Eine Welle soll in einen Rotorring auf 35mm eingepresst werden.

Welche Herausforderungen stellen sich?

Überwachung der Fügekraft während des Einpressens

Was sind Ihre Qualitätskriterien?

Die Einpresskraft soll zwischen 100N und 300N liegen

Unser Lösungsweg

Wir erstellen eine Fügesequenz mit den folgenden Funktionen:

  • Fügen auf Signal «Position» (die Signalgrenze ist auf 35mm eingestellt)
  • Messfenster mit oberen und unteren Kraftgrenzen bei 100N und 300N auf einer bestimmten Strecke

Ihr Ansprechpartner

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Ing. FH Mikrotechnik

Zuständigkeits-Bereich:

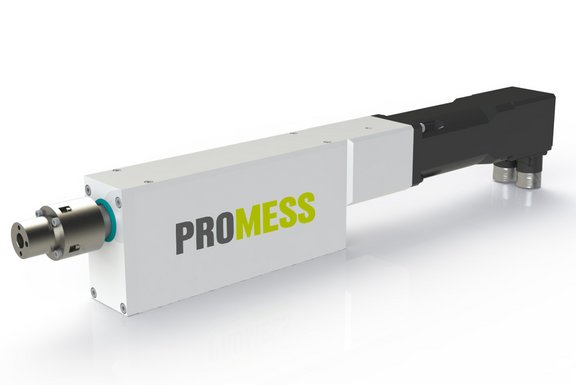

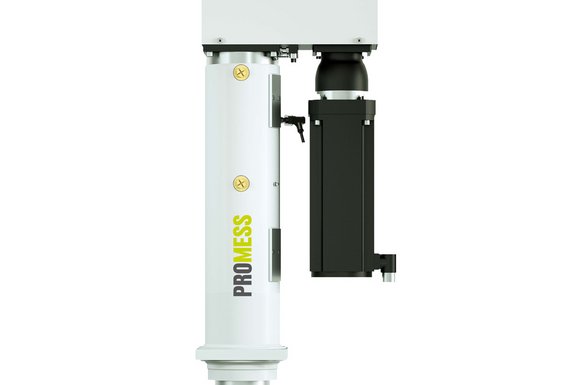

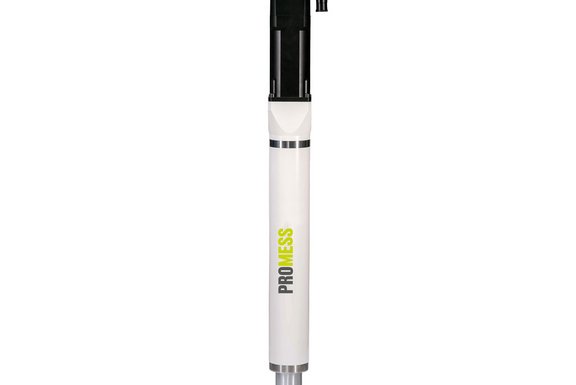

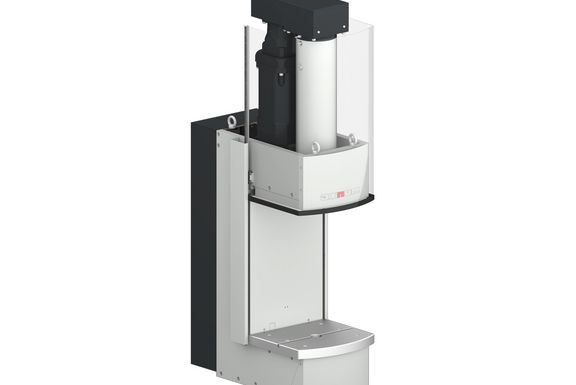

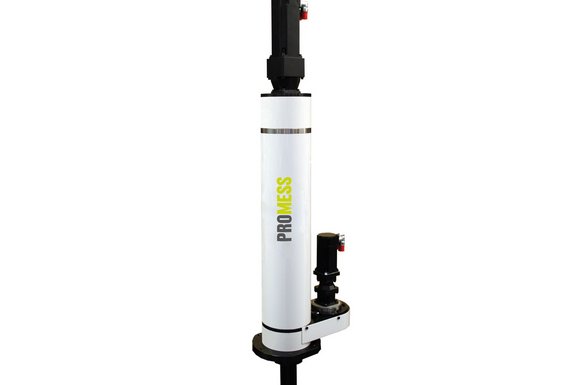

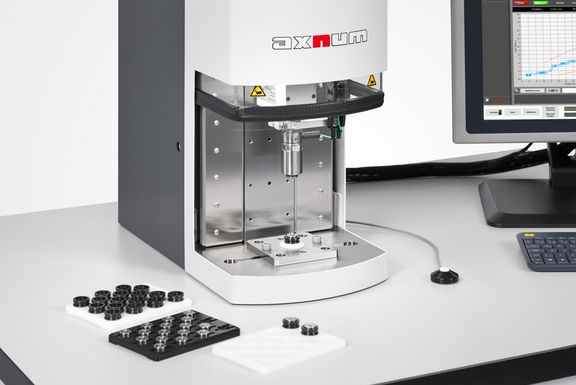

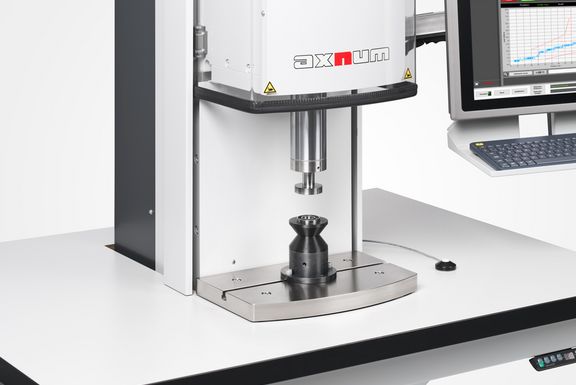

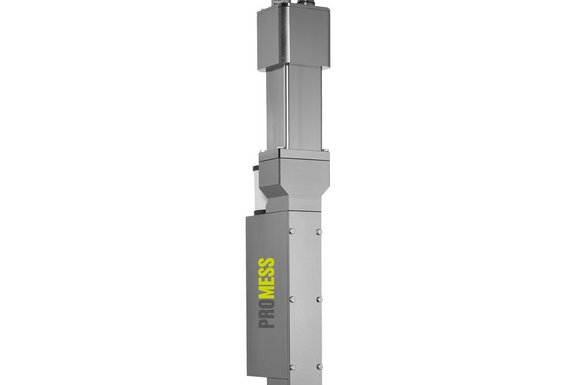

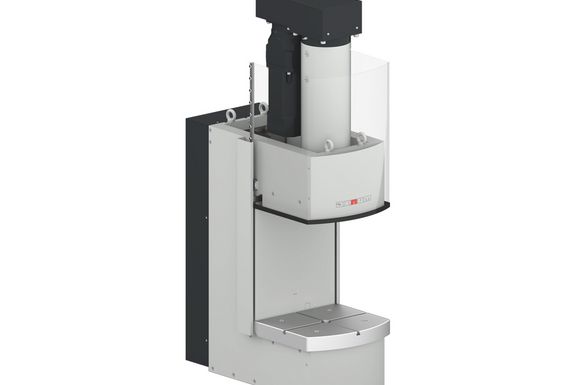

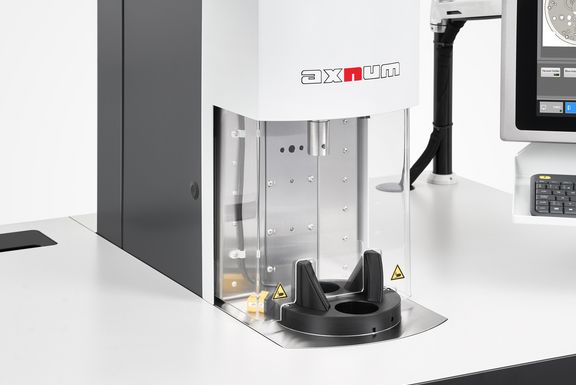

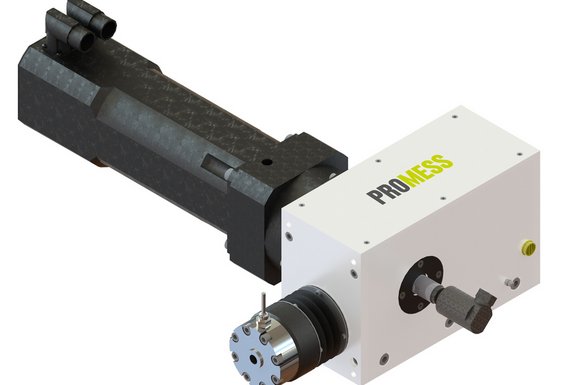

SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

Einpressen auf Position – Schritt für Schritt

SchrittFunktionParameterKommentar

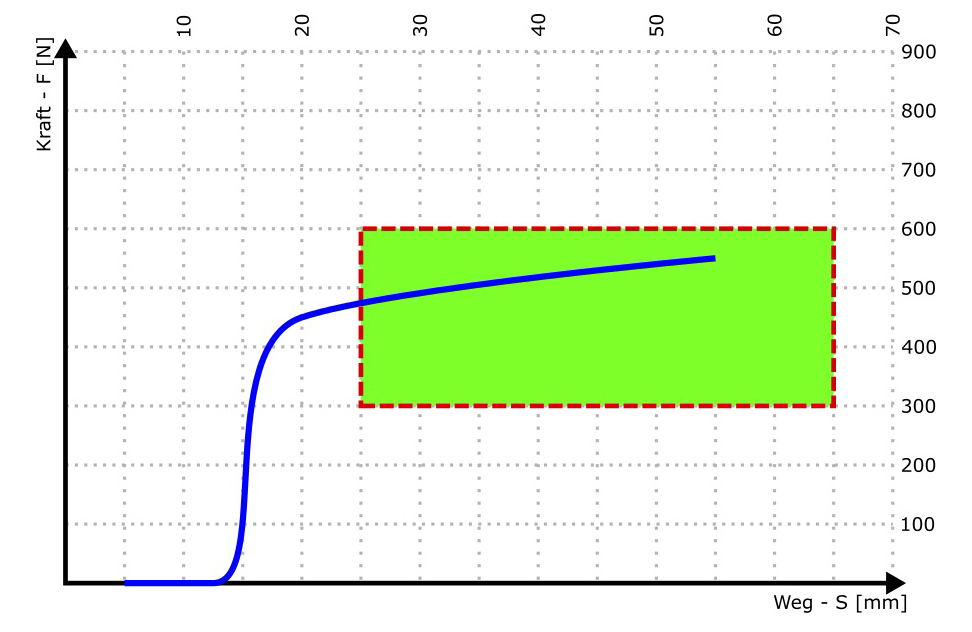

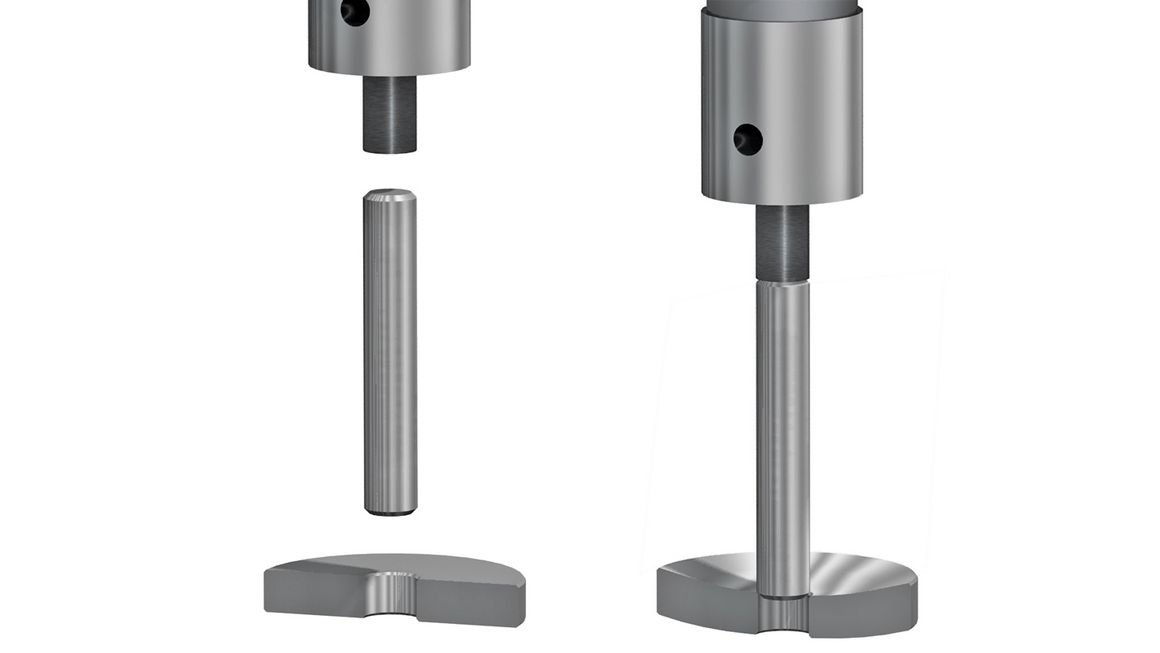

01Positionieren5.000 mmVorposition
02TarierenKraftKraftsignal nullen
03Fügen auf Signal
Messfenster 1
Position >= 55.000 mm
Fmin = 300, Fmax = 600
25.000 > S > 65.000
Einpressen auf Position
04Verzögerung0.200 sStabilisierung

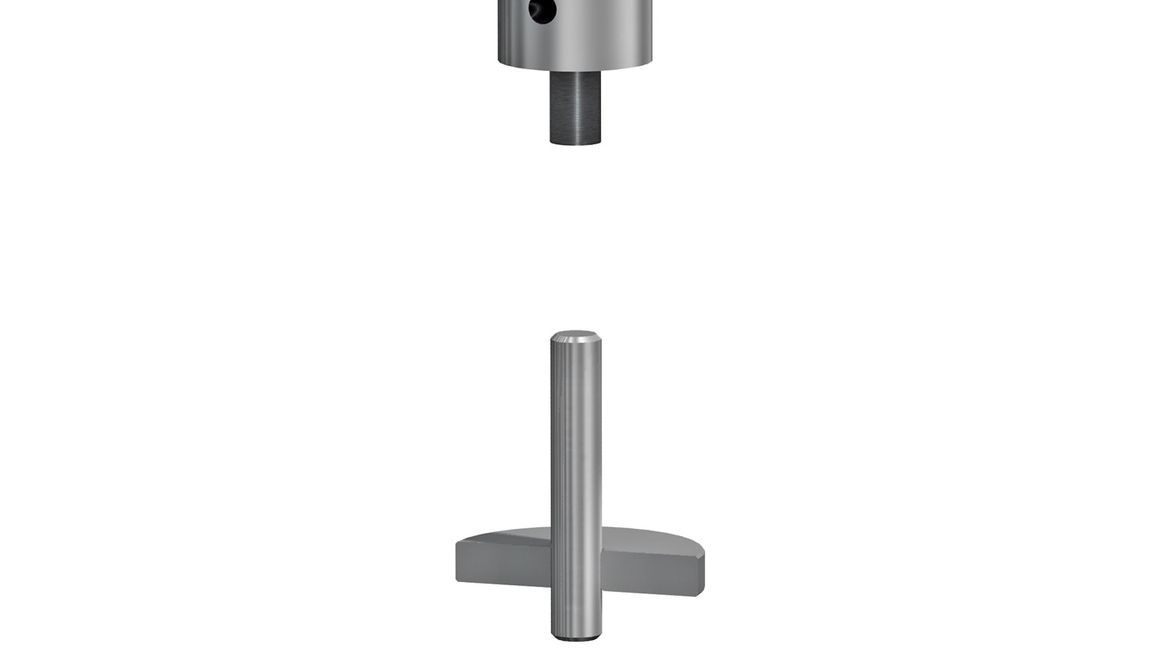

05Positionieren0.000 mmRückhub
06Programmende
