Laser fibré DFLVentus Marker Economy

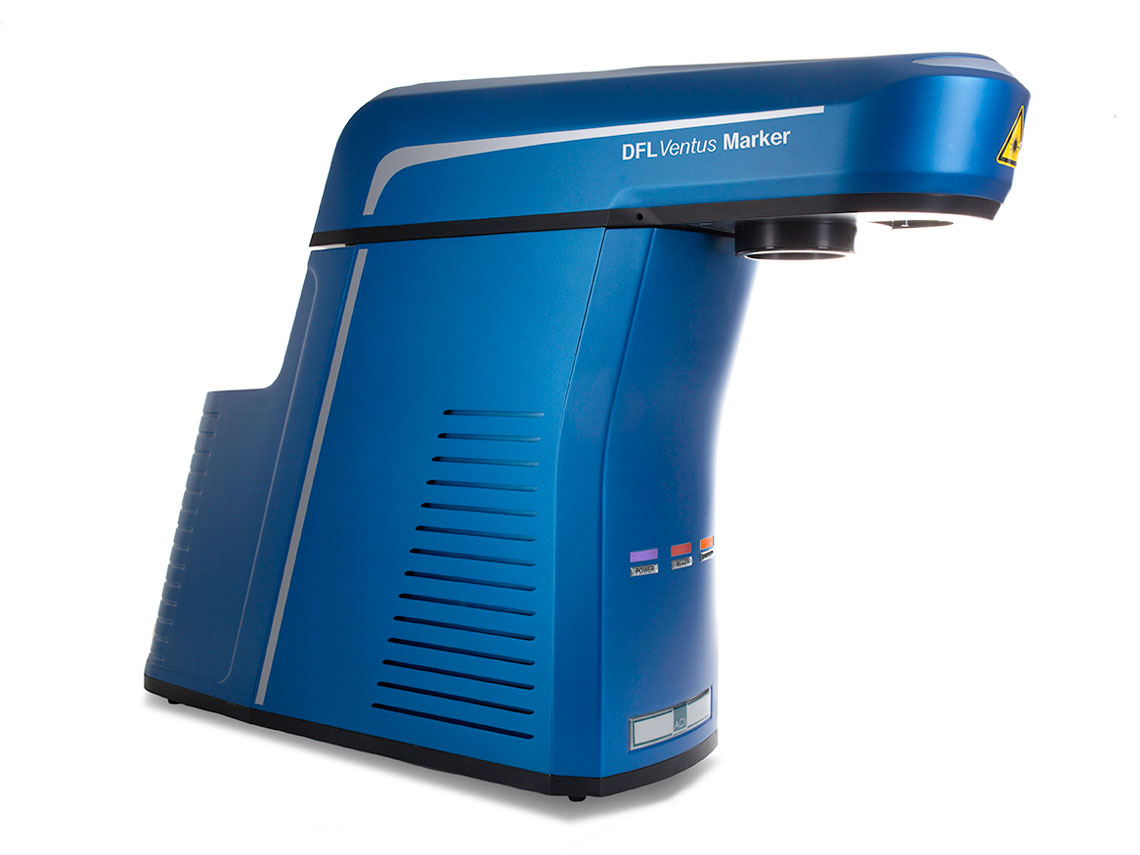

Le DFLVentus Marker Economy est le système entrée de gamme bon marché, idéal pour le traitement des matériaux au laser. La tête du laser fibré peut être installée avec le résonateur (voir illustration) ou séparément du résonateur, dans une machine ou sur un poste de travail manuel. En outre, le résonateur offre une longévité très étendue, ne nécessitant que très peu d’entretien.

Vos atouts

  • Réduction des investissements
  • grâce à une source de laser fibré peu coûteuse
  • Marquage rapide et de qualité
    grâce à la technologie du laser fibré
  • Garantie de disponibilité de production et
    réduction des coûts par la réduction des intervalles d’entretien

    grâce à la grande longévité de la source de laser fibré
  • Préservation de l’environnement et des ressources
    grâce à une faible consommation électrique et une grande longévité

Votre contact

Mike Machule
Direction

Mike Machule

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

Les lasers fibrés sont très efficaces et il existe une vaste palette de solutions pour répondre à l’ensemble des besoins de l’industrie. Les lasers fibrés dopés à l’ytterbium sont particulièrement puissants, pour un coût d’exploitation faible. Ces systèmes laser nécessitent très peu d’entretien car le résonateur (plage dans laquelle le faisceau laser est produit) affiche une longévité élevée (> 50 000 heures de fonctionnement).

Un laser fibré fonctionne de la façon suivante :

  • la source laser génère un signal optique qui est ensuite amplifié dans le câble fibré ;
  • ce signal rejoint après le collimateur. Celui-ci oriente le faisceau et le porte à un diamètre défini avant d’atteindre la tête galvanométrique ;
  • la tête galvanométrique est dotée de deux miroirs orientables (miroirs galvanométriques) qui dirigent le faisceau laser pour un marquage rapide et précis, à l’horizontale comme à la verticale ;
  • le faisceau laser redressé est dirigé par un objectif à champ plat, qui focalise le faisceau. Selon les équipements optiques employés, il en résulte sur la pièce un diamètre de faisceau laser de 0,025, 0,035 ou 0,05 mm.

Laser fibré

Le choix de la bonne technologie laser est très complexe et constitue un défi de taille pour de nombreux utilisateurs potentiels. Outre la question du prix, la qualité de marquage, sa vitesse, l’interface utilisateur, la technologie, la longévité des systèmes ou encore l’assistance et le support jouent régulièrement un rôle important.

AxNum propose toutes les technologies laser pertinentes et est ainsi en mesure d’offrir des conseils technologiques indépendants et impartiaux.

Le facteur déterminant pour la réaction du matériau au contact du faisceau laser est son comportement d’absorption de la longueur d’onde du laser. La longueur d’onde la plus fréquemment utilisée s’élève à 1064 nanomètres. Suivent ensuite les longueurs d’onde de 532 nanomètres (laser vert), 355 nanomètres (laser UV) et 10 600 nanomètres (laser CO2). La puissance du laser est ensuite déterminée en fonction des exigences en matière de vitesse de marquage.

Laser fibré   Laser YAG   Laser vert   Laser UV   Laser Co2

Nous disposons de lasers de marquage dans une plage comprise entre 4 et 100 watts. Des essais avec nos lasers de démonstration sont indispensables pour un contrôle définitif du respect des exigences.

Matériaux à marquer

Ce laser fibré convient parfaitement pour des applications de marquage et des gravures laser à la fois simples et performantes, en premier lieu sur les métaux et plastiques. Malgré sa conception simple, le DFLVentus Marker Economy est un système de laser fibré fiable et résistant. Il permet d’obtenir des résultats de marquage d’un noir profond, même sur l’acier inoxydable. Qu’il s’agisse d’une inscription ou d’une gravure.

 DFL Ventus Marker Economy
Standard Design
DFL Ventus Marker Business
Standard Design
Métal
Gravure
Enlèvement par couches
Marquage par revenue

très bon
très bon
très bon

très bon
très bon
très bont
Plastique
Carbonisation*
Moussage*
Enlèvement de matière (gravure)

bon
très bon
inapproprié

très bon
très bon
inapproprié
Céramiquebonbon
Revêtements & vernistrès bontrès bon
Verreinappropriéinapproprié
Boisinappropriéinapproprié
Cuirinappropriéinapproprié
Etiquettes & feuilles pour laser
Enlèvement de matière
Virage de teinte

très bon
bon

très bon
très bon
  DFL Ventus Marker Business
Standard Design

*Selon la composition du plastique, il est possible que des restrictions s'appliquent.

Matériaux

Applications laser

Données techniques

Type de laserYB:Fibre, Q-switched
Longueur d'onde1064 nm ± 4 nm
Champ de marquage min.60 x 60 mm
Champ de marquage max.180 x 180 mm
Puissance du laser20 - 50 W
Temps d'impulsion (laser MOPA)Non
FocusShifter (option)Oui



Norme de sécurité & classe de performances

Le DFLVentus Marker Economy est un laser de marquage fibré de classe 4. Le DFLVentus Marker Business satisfait aux directives et exigences de sécurité fonctionnelle, conformément à la norme DIN EN ISO 13849-1.

Logiciel de pilotage

Le logiciel de marquage MagicMarkV3 nécessaire au fonctionnement du système est inclus dans la livraison. Il permet le marquage de textes, graphiques, codes de types Datamatrix ou code-barres, numéros de série, logos, le marquage sur circonférence sans raccord de pièces à symétrie de révolution et le marquage d’images en dégradé de gris sur plastiques. Une gestion intelligente des droits facilite la création de différents groupes d’utilisateurs. Le système peut ainsi être adapté sur mesure aux besoins de chaque utilisateur. De même, un fonctionnement semi-automatique avec échange autonome de données avec les différentes sources de données est également possible (en option). Des plug-ins permettent l’ajout d’autres fonctions, comme p. ex. le code GS1 ou le remplissage des contours.

Logiciel Magic Mark
