Laser fibré DFLVentus Marker Business Standard Design

Le laser fibré Ventus Marker Business dispose d’une source laser MOPA, qui permet un ajustement variable de la durée d’impulsion. Grâce à des impulsions courtes, de l’ordre de la nanoseconde, le matériau est moins chauffé, permettant une augmentation massive des possibilités en matière de marquage des métaux et des plastiques.

Vos atouts

  • Marquages qualitatifs haut de gamme et rapides pour des applications exigeantes
    grâce à la technologie MOPA
  • Garantie de disponibilité de production et
    réduction des coûts par la réduction des intervalles d’entretien

    grâce à la grande longévité de la source de laser fibré
  • Préservation de l’environnement et des ressources
    grâce à une faible consommation électrique et une grande longévité
  • Réduction des investissements
    car le laser MOPA permet un usage universel sur les métaux, de nombreux plastiques et la céramique

Votre contact

Mike Machule
Direction

Mike Machule

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

Les lasers fibrés sont très efficaces et il existe une vaste palette de solutions pour répondre à l’ensemble des besoins de l’industrie. Les lasers fibrés dopés à l’ytterbium sont particulièrement puissants, pour un coût d’exploitation faible. Ces systèmes laser nécessitent très peu d’entretien car le résonateur (plage dans laquelle le faisceau laser est produit) affiche une longévité élevée (> 50 000 heures de fonctionnement).

Un laser fibré fonctionne de la façon suivante :

  • la source laser génère un signal optique qui est ensuite amplifié dans le câble fibré ;
  • ce signal rejoint après le collimateur. Celui-ci oriente le faisceau et le porte à un diamètre défini avant d’atteindre la tête galvanométrique ;
  • la tête galvanométrique est dotée de deux miroirs orientables (miroirs galvanométriques) qui dirigent le faisceau laser pour un marquage rapide et précis, à l’horizontale comme à la verticale ;
  • le faisceau laser redressé est dirigé par un objectif à champ plat, qui focalise le faisceau. Selon les équipements optiques employés, il en résulte sur la pièce un diamètre de faisceau laser de 0,025, 0,035 ou 0,05 mm.

Laser fibré

Le choix de la bonne technologie laser est très complexe et constitue un défi de taille pour de nombreux utilisateurs potentiels. Outre la question du prix, la qualité de marquage, sa vitesse, l’interface utilisateur, la technologie, la longévité des systèmes ou encore l’assistance et le support jouent régulièrement un rôle important.

AxNum propose toutes les technologies laser pertinentes et est ainsi en mesure d’offrir des conseils technologiques indépendants et impartiaux.

Le facteur déterminant pour la réaction du matériau au contact du faisceau laser est son comportement d’absorption de la longueur d’onde du laser. La longueur d’onde la plus fréquemment utilisée s’élève à 1064 nanomètres. Suivent ensuite les longueurs d’onde de 532 nanomètres (laser vert), 355 nanomètres (laser UV) et 10 600 nanomètres (laser CO2). La puissance du laser est ensuite déterminée en fonction des exigences en matière de vitesse de marquage.

Laser fibré   Laser YAG   Laser vert   Laser UV   Laser Co2

Nous disposons de lasers de marquage dans une plage comprise entre 4 et 100 watts. Des essais avec nos lasers de démonstration sont indispensables pour un contrôle définitif du respect des exigences.

Matériaux à marquer

Le marquage ou la gravure de métaux est la principale destination du produit. Le système permet également de marquer des plastiques, céramiques et films laser. Pour les plastiques, le marquage laser est assuré par enlèvement de matière, moussage ou carbonatation.

 DFLVentus Marker Business
Standard Design
DFLVentus Marker Economy
Standard Design

Métal
Gravure
Enlèvement par couches
Marquage par revenu


très bon
très bon
très bon

très bon
très bon
très bon

Plastique
Carbonisation*
Moussage*
Enlèvement de matière (gravure)


très bon
très bon
inapproprié

bont
très bon
inapproprié
Céramiquebonbon
Revêtements & vernistrès bontrès bon
Verreinappropriéinapproprié
Boisinappropriéinapproprié
Cuirinappropriéinapproprié

Etiquettes & feuilles pour laser
Enlèvement de matière
Virage de teinte


très bon
très bon


très bon
bon

  DFLVentus Marker Economy
Standard Design

*Selon la composition du plastique, il est possible que des restrictions s'appliquent.

Matériaux

Applications laser

Données techniques

Type de laserYb:Fibre, MOPA-System
Longueur d’onde1064 nm ± 5 nm
Champ de marquage min.60 x 60 mm
Champ de marquage max.180 x 180 mm
Puissance du laser20 - 100 W
Temps d’impulsion (laser MOPA)Oui
FocusShifter (option)Oui

Résonateur

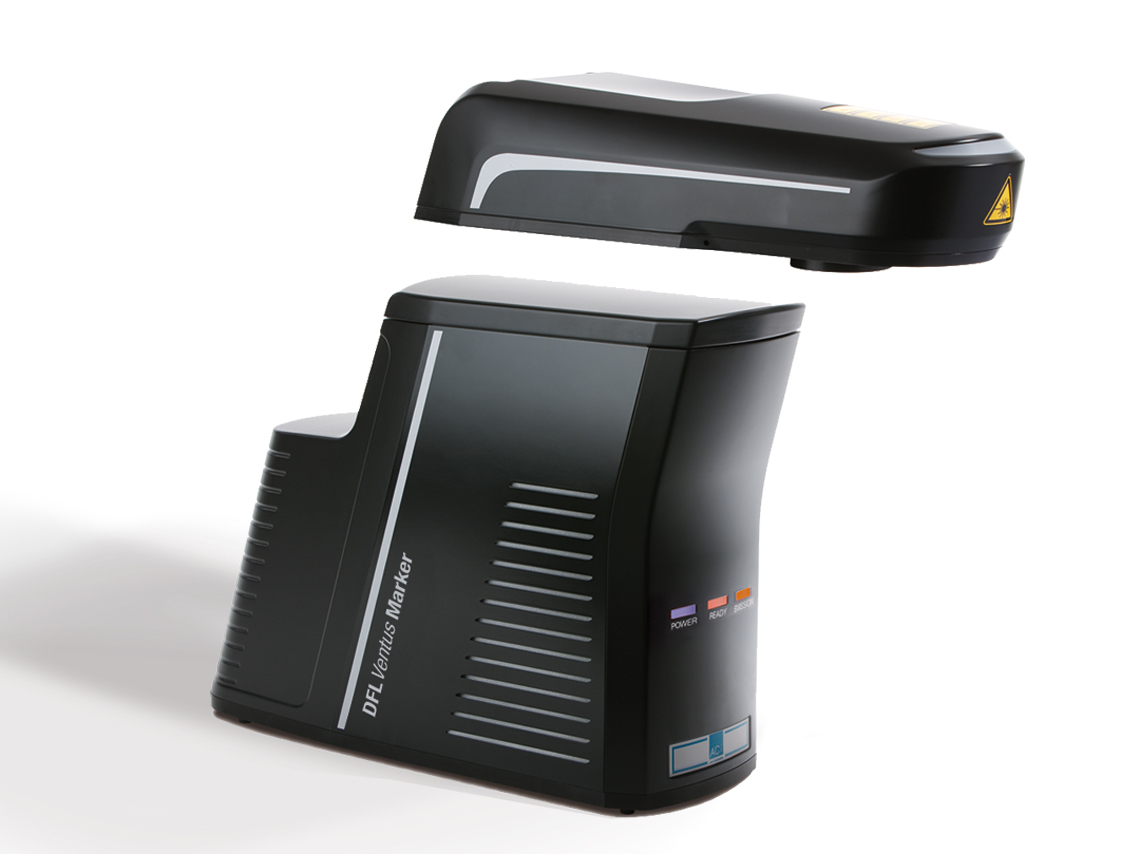

La tête du laser fibré peut être installée avec le résonateur (voir illustration) ou séparément du résonateur, dans une machine ou sur un poste de travail manuel. En outre, le résonateur offre une longévité très étendue, ne nécessitant que très peu d’entretien.

Norme de sécurité & classe de performances

Le DFLVentus Marker Business est un laser de marquage fibré de classe 4. Le DFLVentus Marker Business satisfait aux directives et exigences de sécurité fonctionnelle, conformément à la norme DIN EN ISO 13849-1.

Logiciel de pilotage

Le logiciel de marquage MagicMarkV3 nécessaire au fonctionnement du système est inclus dans la livraison. Il permet le marquage de textes, graphiques, codes de types Datamatrix ou code-barres, numéros de série, logos, le marquage sur circonférence sans raccord de pièces à symétrie de révolution et le marquage d’images en dégradé de gris sur plastiques. Une gestion intelligente des droits facilite la création de différents groupes d’utilisateurs. Le système peut ainsi être adapté sur mesure aux besoins de chaque utilisateur. De même, un fonctionnement semi-automatique avec échange autonome de données avec les différentes sources de données est également possible (en option). Des plug-ins permettent l’ajout d’autres fonctions, comme p. ex. le code GS1 ou le remplissage des contours.

Logiciel MagicMark
